Лучшие программы для черчения и создания точных чертежей: САПР, онлайн-сервисы и мобильные приложения

Программа для черчения должна соответствовать типу результата, а не просто уметь рисовать линии. Для плана квартиры важны стены, помещения, размерные линии и печать; для детали — геометрические зависимости, точные размеры, виды и обмен CAD-файлами; для здания — BIM-модель и выпуск документации; для электрической схемы — библиотека условных обозначений и связи между элементами. Поэтому в рейтинге рядом не ставятся как равнозначные интерьерный планировщик, машиностроительная САПР и редактор блок-схем: у каждого класса собственная задача и предел применимости.

В рейтинг включены настольные САПР, браузерные CAD-системы, мобильные редакторы DWG, Linux-инструменты и специализированные редакторы схем. У основных вариантов указаны назначение, платформы, работа с размерами и форматами, ограничения, практический сценарий и первые действия. Это позволяет выбирать программу по реальному типу чертежа, а не по длине списка функций.

Сначала определите, какой чертеж нужен

Под словом «чертеж» скрываются как минимум шесть разных рабочих процессов. Ошибка на этом этапе приводит к тому, что пользователь осваивает сложную САПР ради плана комнаты или, наоборот, пытается подготовить производственную документацию в редакторе, где нет ассоциативных размеров и объектных привязок.

Для точного технического черчения минимальный набор выглядит так: ввод координат и длины, объектные привязки к концам и центрам, слои, линейные и угловые размеры, штриховка, печать в заданном масштабе и понятный формат обмена. Трёхмерность сама по себе не делает программу более подходящей: для большого количества плоских рабочих чертежей специализированная 2D-САПР быстрее и проще.

Сравнение основных программ

Лучшие программы для черчения в Windows

Windows остаётся самой насыщенной платформой для настольных САПР: здесь есть как простые 2D-редакторы, так и полноразмерные BIM/MCAD-системы. Позиции расположены по практическим сценариям, а не по принципу «чем сложнее, тем лучше».

Дизайн Интерьера 3D — для планов квартиры, дома и офиса

Первое место в рейтинге занимает интерьерный планировщик для задач, где нужен понятный план помещения с точными размерами, дверями, окнами, мебелью и наглядным 3D-представлением. Это не машиностроительная САПР и не средство подготовки деталей для производства. Его сильная область — перепланировка, ремонт, расстановка мебели, проверка проходов и подготовка плана, который удобно распечатать или сохранить в PDF.

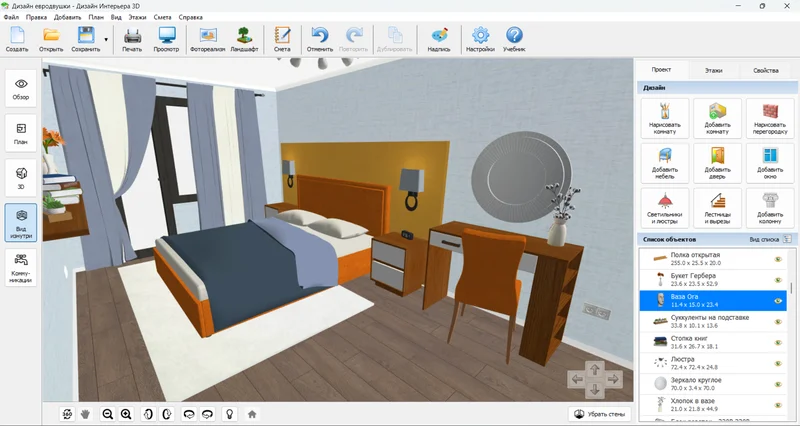

Рабочее окно объединяет план и трёхмерное представление. На панели доступны команды создания и открытия проекта, сохранения, печати, просмотра и перехода к визуальным режимам. В рабочей части пользователь строит стены, добавляет комнаты и перегородки, размещает двери, окна, мебель и инженерные элементы. Размерные линии и отображение расстояний позволяют контролировать геометрию не по картинке, а по числовым значениям.

Как начать план помещения

1. Создайте новый проект и задайте исходную планировку: вручную по размерам или по имеющемуся плану помещения.
2. В режиме плана используйте инструменты рисования комнаты и перегородок. После построения контура проверьте длины стен и взаимное положение помещений.
3. Добавьте двери и окна, затем укажите их размеры и положение относительно стен. Для ремонта этот этап нужно завершить до расстановки мебели.
4. Разместите мебель и оборудование, после чего переключайтесь между 2D-планом и 3D-обзором. Так проще заметить конфликт дверных полотен, проходов и габаритов мебели.
5. Перед передачей проекта проверьте размерные линии и сохраните результат как PDF или изображение; для бумажной копии используйте печать.

Плюсы

• низкий порог входа для человека, который не работал в инженерных CAD-системах;
• одновременно показывает геометрию плана и пространственный результат;
• подходит для нескольких комнат, дверей, окон, мебели и отделки;
• размерные линии полезны для ремонтного плана и предварительной расстановки;
• результат можно вывести в PDF и растровое изображение без обязательного CAD-обмена.

Минусы

• не предназначен для машиностроительных деталей, сборочных чертежей и параметрических узлов;
• не заменяет BIM-систему при выпуске полноценного комплекта архитектурной документации;
• DWG/DXF не являются его основным рабочим форматом обмена, поэтому передача проекта CAD-специалисту требует другого инструмента.

Кому подходит: владельцу квартиры, дизайнеру интерьера, мастеру ремонта и пользователю, которому требуется понятный план с размерами и 3D-проверкой. Для производственного чертежа детали переходите к КОМПАС-3D, nanoCAD, AutoCAD или другой инженерной САПР.

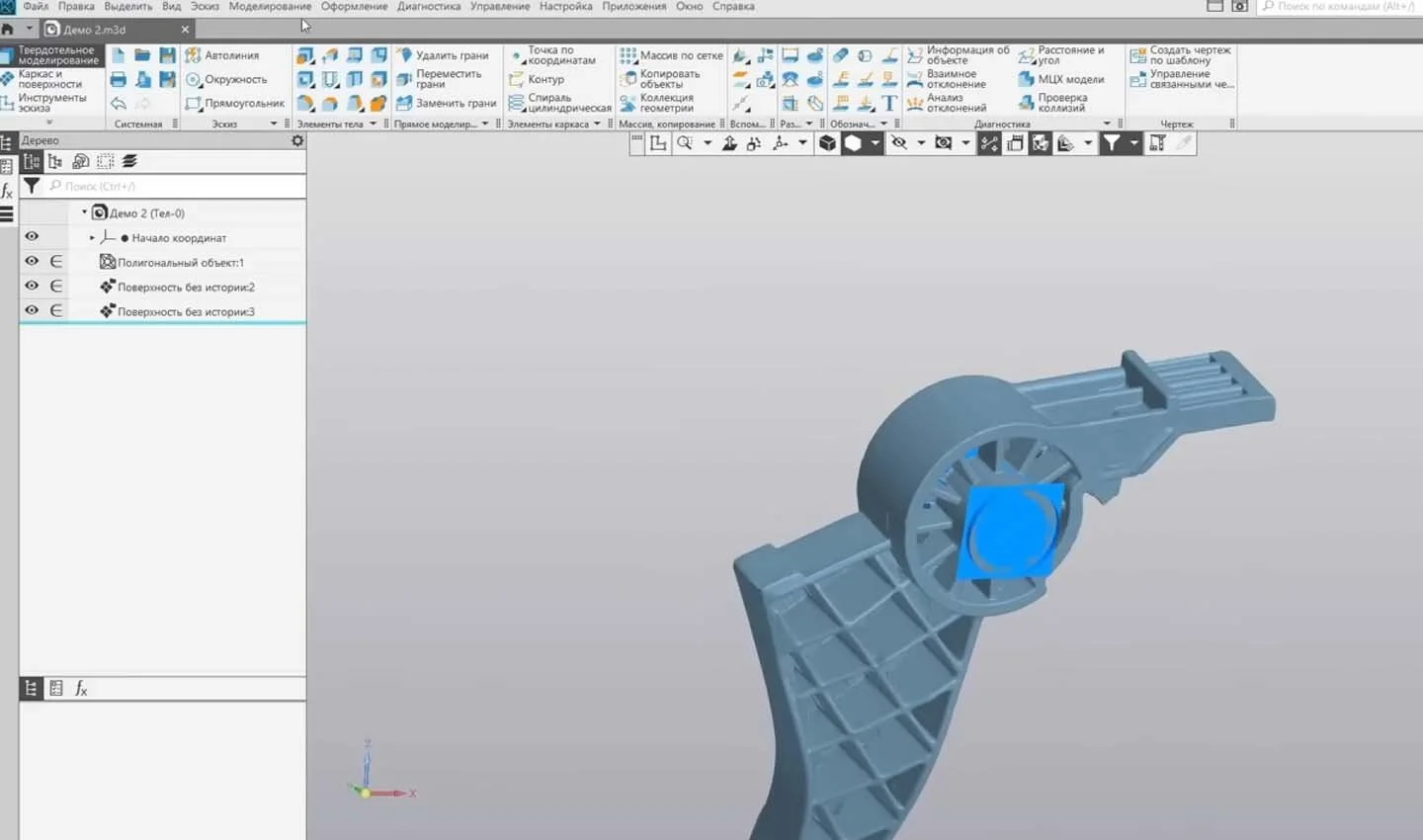

КОМПАС-3D — инженерные чертежи, 3D-модели и документация

КОМПАС-3D рассчитан на инженерное проектирование: в одной экосистеме можно строить трёхмерные детали и сборки, выпускать ассоциативные чертежи и работать с двумерной документацией. Текущая линейка поддерживает Windows и Linux. Для обмена с другими CAD-системами используются DWG/DXF в 2D и распространённые 3D-форматы, включая STEP и IGES.

Для пользователя, которому нужен именно плоский чертёж, важен КОМПАС-График: линии, окружности, штриховки, размеры, обозначения и листы не требуют обязательного создания 3D-модели. Для серийных деталей выгоднее обратная схема: сначала параметрическая модель, затем виды и разрезы на листе. При изменении геометрии исходной модели ассоциативная документация обновляется согласованно, что снижает риск расхождения между моделью и чертежом.

Первые действия

1. Создайте документ нужного типа: чертёж для чистого 2D или деталь/сборку, если документация должна строиться от 3D-модели.
2. В 2D задайте геометрию через отрезки, окружности и дуги; включайте привязки, а не подгоняйте точки визуально.
3. После геометрии поставьте линейные, угловые, диаметральные и радиальные размеры. Отдельно оформляйте обозначения и технические требования.
4. Для обмена с подрядчиком используйте DWG/DXF только после проверки результата: откройте экспортированный файл и убедитесь, что слои, шрифты и размеры читаются корректно.

Плюсы

• сильная связка 2D и 3D проектирования;
• инженерная документация и развитая работа с размерами;
• работа с DWG/DXF и распространёнными 3D-форматами;
• актуальная поддержка Windows и Linux.

Минусы

• для простого разового плана помещения интерфейс и терминология избыточны;
• при обмене сложными файлами между разными CAD-системами всё равно нужна визуальная проверка текста, линий и видов.

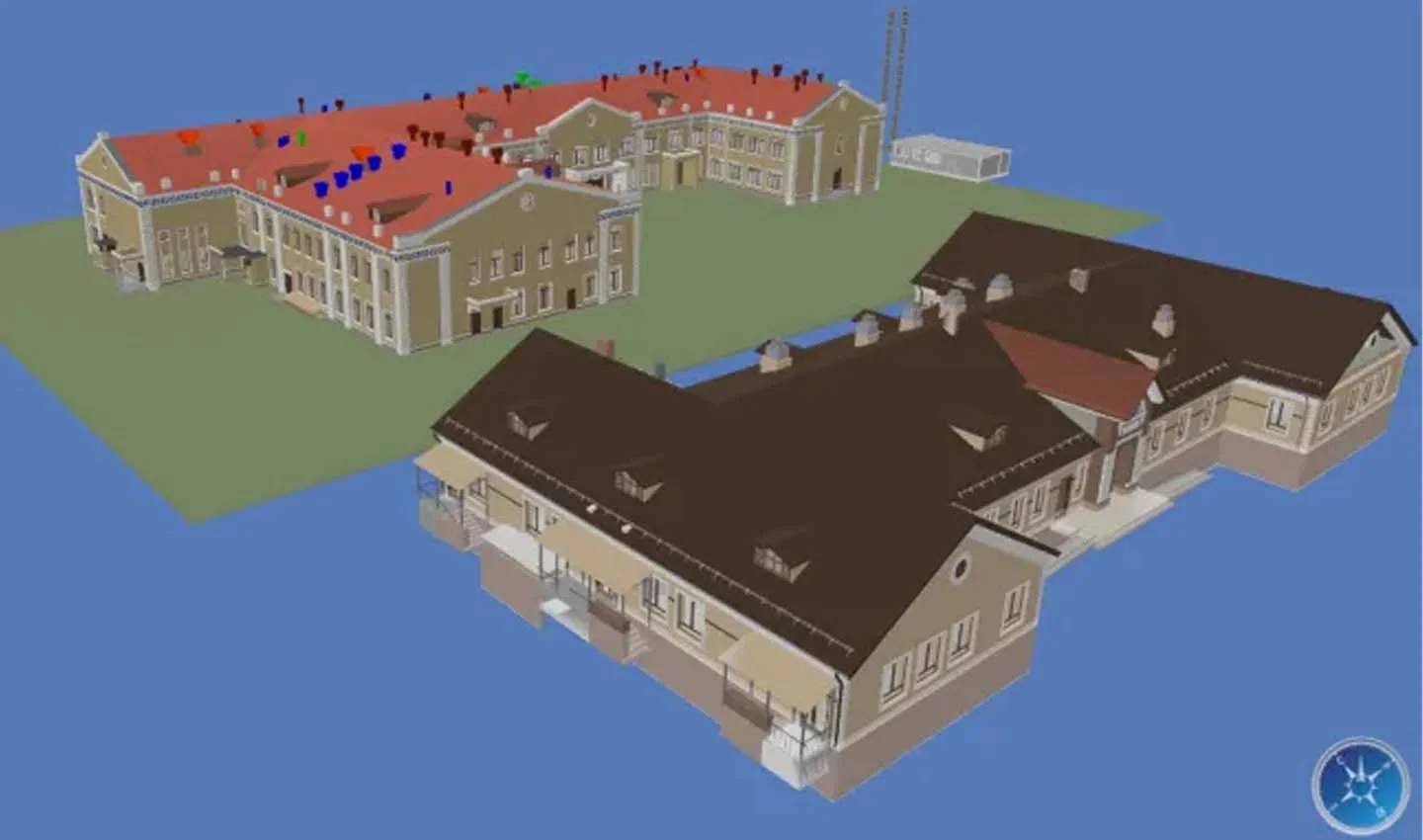

nanoCAD — привычное DWG-черчение и модульная CAD-платформа

nanoCAD ориентирован на DWG как основной формат. Платформа даёт классический набор 2D/3D-инструментов, слои, свойства объектов, командную строку и расширение специализированными модулями. Для пользователя, переходящего с другого DWG-редактора, особенно полезно наличие привычных сущностей и командного способа работы.

В интерфейсе используются Ribbon, Main Menu, Toolbars, Drawing Window, Properties и Command Line. Это позволяет работать как через ленту, так и через команды. Для точного чертежа последовательность рациональна такая: сначала единицы и слои, затем геометрия через LINE/OFFSET и объектные привязки, после этого TRIM для очистки пересечений и DIM для размеров. Перед печатью задаются параметры листа и масштаб.

Старое утверждение «nanoCAD полностью бесплатен» требует уточнения. nanoCAD Free существует отдельно и относится к старой ветке nanoCAD 5, выпущенной до Windows 10. Для современного рабочего компьютера основной выбор — актуальная nanoCAD Platform; бесплатную ветку не следует считать эквивалентом текущей коммерческой платформы.

Плюсы

• DWG является естественным рабочим форматом;
• есть командная строка и привычная структура CAD-интерфейса;
• подходит и для самостоятельного 2D, и для расширения отраслевыми модулями;
• слои, свойства, подложки и средства оформления закрывают типовой цикл документации.

Минусы

• актуальная платформа ориентирована на Windows;
• nanoCAD Free нельзя описывать как современную бесплатную замену основной версии без оговорки о возрасте этой ветки.

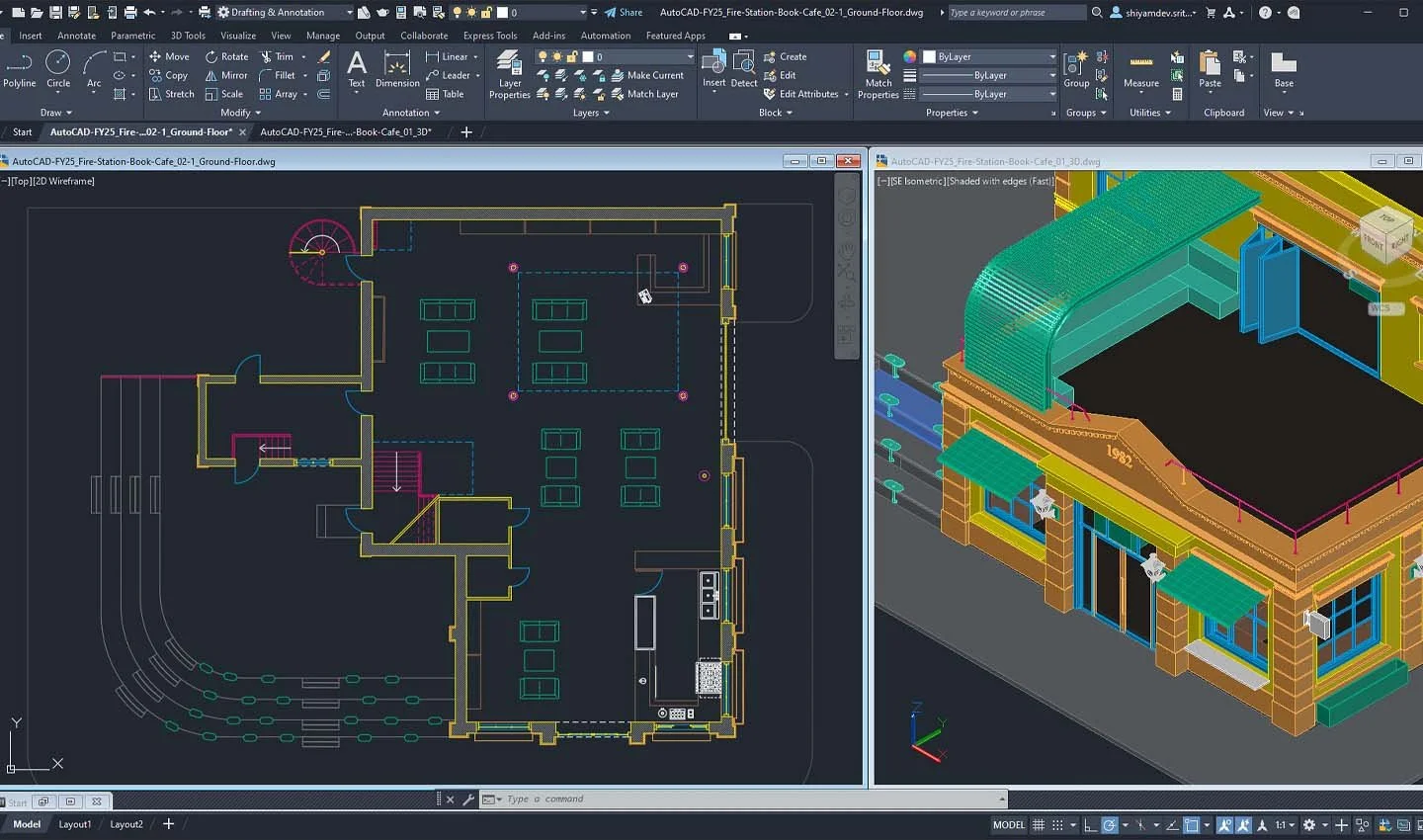

AutoCAD — универсальный DWG-редактор для 2D и 3D

AutoCAD остаётся базовой точкой сравнения для DWG-ориентированных САПР. Настольные версии работают в Windows и macOS, а веб- и мобильные компоненты позволяют открывать и редактировать DWG без привязки к одному компьютеру. В 2D доступны линии, полилинии, штриховка, блоки, таблицы, выноски, размеры, листы и видовые экраны; в 3D — твердотельное, поверхностное и сеточное моделирование.

Мини-инструкция для первого 2D-чертежа

1. Командой UNITS задайте единицы проекта до построения геометрии.
2. Создайте слои через LAYER: отдельно контур, осевые, размеры, текст и вспомогательные элементы. Не храните весь чертёж на одном слое.
3. Стройте базовую геометрию LINE и PLINE, параллельные элементы — OFFSET, лишние участки удаляйте TRIM. Для точности используйте OSNAP.
4. Размеры добавляйте DIM после того, как геометрия зафиксирована. Для повторяющихся элементов используйте BLOCK, а не набор независимых копий.
5. Печать выполняйте из Layout через PLOT. Проверьте размер листа, область печати и масштаб видового экрана.

PDF можно использовать не только как финальный вывод: AutoCAD умеет импортировать содержимое PDF и подключать его как подложку. Это полезно при восстановлении векторной основы по документации подрядчика, но импортированный файл всё равно требует контроля масштаба и шрифтов.

Плюсы

• глубокая работа с DWG и развитая 2D-документация;
• Windows, macOS, web и mobile образуют единый рабочий контур;
• гибкие слои, блоки, внешние ссылки, листы и автоматизация;
• подходит для широкого спектра отраслей при наличии нужных стандартов и шаблонов.

Минусы

• для разового домашнего плана избыточен по сложности и стоимости;
• полноценная работа требует дисциплины слоёв, стилей размеров, шаблонов и печати — один навык рисования линий недостаточен.

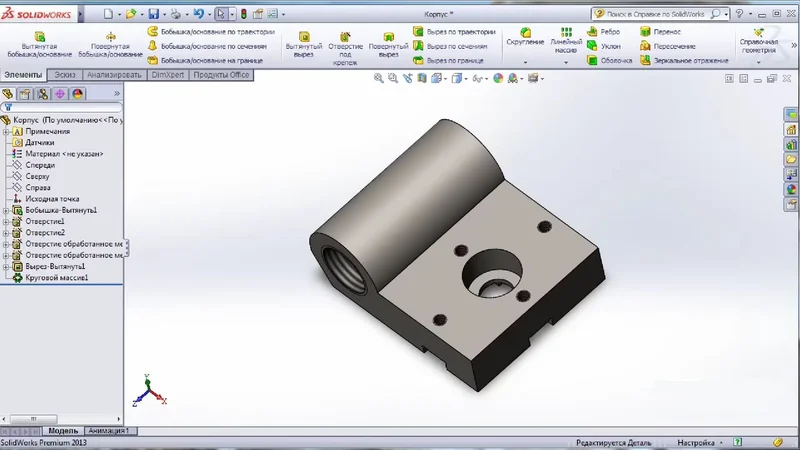

SolidWorks — детали, сборки и чертежи от 3D-модели

SolidWorks лучше выбирать не ради отдельного плоского эскиза, а когда чертёж связан с деталью или сборкой. Основной рабочий процесс начинается со Sketch: геометрия получает размеры и зависимости, затем превращается в объёмную деталь. Из модели создаются стандартные и производные виды, разрезы, местные виды и спецификационные элементы.

Для импорта старой 2D-документации используется DXF/DWG Import Wizard. DWG или DXF можно превратить в новый чертёж либо в эскиз детали, а Repair Sketch помогает исправлять разрывы и перекрытия после импорта. В обратную сторону чертёж SolidWorks экспортируется в DWG/DXF с настройкой версии файла, шрифтов и типов линий.

Практический порядок

1. Создайте Part и откройте Sketch на нужной плоскости.
2. Постройте контур и задайте Smart Dimension, пока эскиз не станет определённым по нужным степеням свободы.
3. Создайте объёмную операцию, например Extruded Boss/Base, и завершите модель.
4. Создайте Drawing from Part/Assembly, расставьте виды и размеры, затем проверьте лист перед PDF/DWG-экспортом.

Плюсы

• чертежи связаны с 3D-моделью;
• сильная параметрика деталей и сборок;
• DWG/DXF поддерживаются для обмена 2D-документацией.

Минусы

• для бытовых планов и простого 2D это слишком тяжёлая среда;
• основной сценарий привязан к машиностроительному моделированию, поэтому обучение дольше, чем в LibreCAD или QCAD.

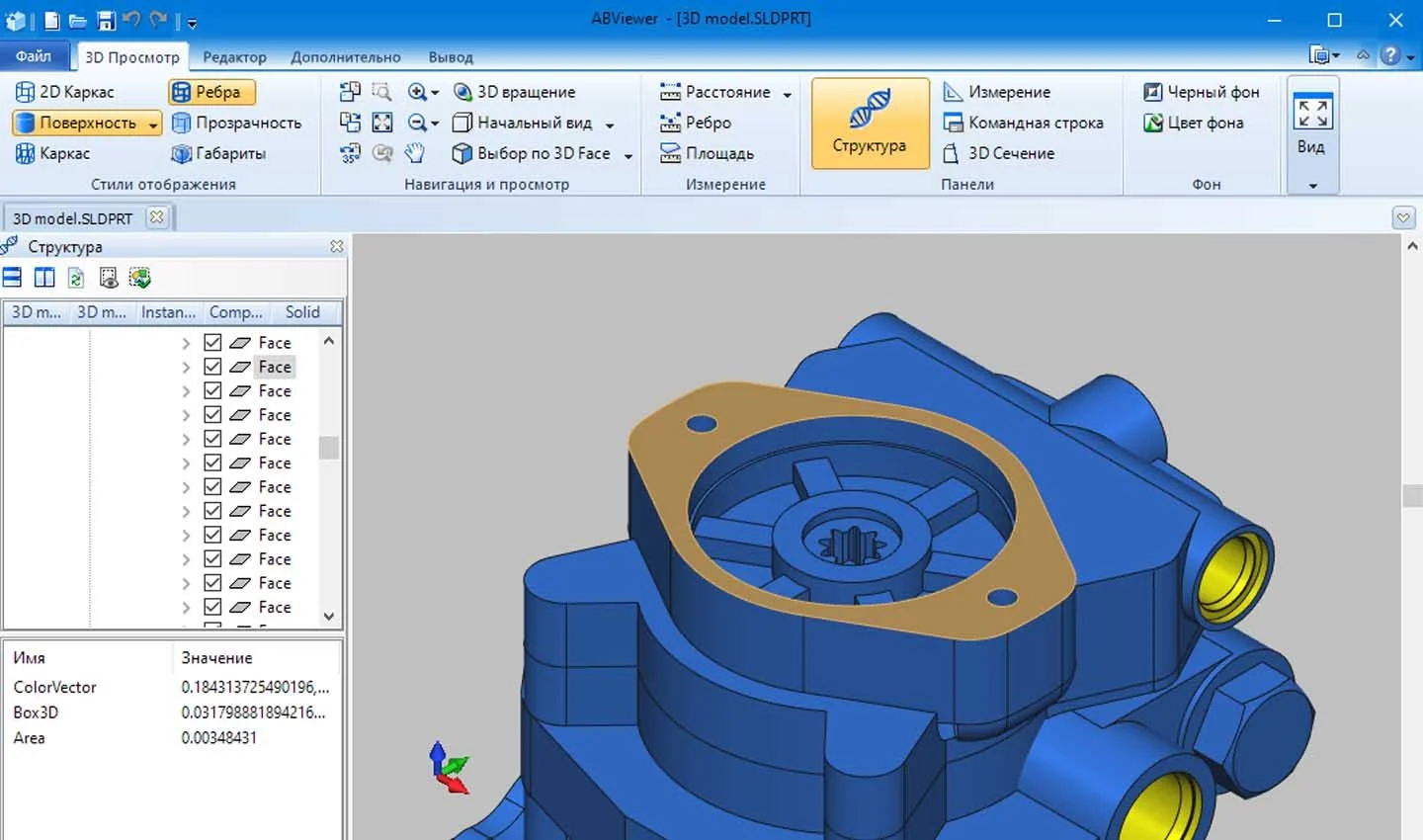

ABViewer — открыть, измерить, исправить и конвертировать CAD-файл

ABViewer полезен там, где требуется быстро работать с чужим чертежом, не разворачивая тяжёлую САПР. Программа открывает 2D CAD, 3D-модели и растровые изображения; для DWG и других поддерживаемых форматов доступны просмотр, редактирование, измерение, печать и конвертация. Это хороший инструмент для проверки документации, подготовки файлов к печати и небольших исправлений.

В 2D можно работать со слоями, блоками, размерными и текстовыми стилями и привязками. При выборе редакции нужно учитывать различия: пакетные операции, сравнение файлов и отдельные конвертеры относятся не ко всем лицензиям. Поэтому перед покупкой важнее проверить именно нужный процесс — например, редактирование DWG или PDF-to-DWG, — а не ориентироваться на общий список форматов.

Плюсы

• много форматов в одном просмотрщике/редакторе;
• измерение и печать удобны для входящих чертежей;
• поддерживает отдельные операции редактирования без перехода в полноразмерную CAD-систему.

Минусы

• не заменяет параметрическую MCAD при создании сложного изделия с нуля;
• набор функций зависит от редакции, особенно у расширенных конвертаций и пакетной обработки.

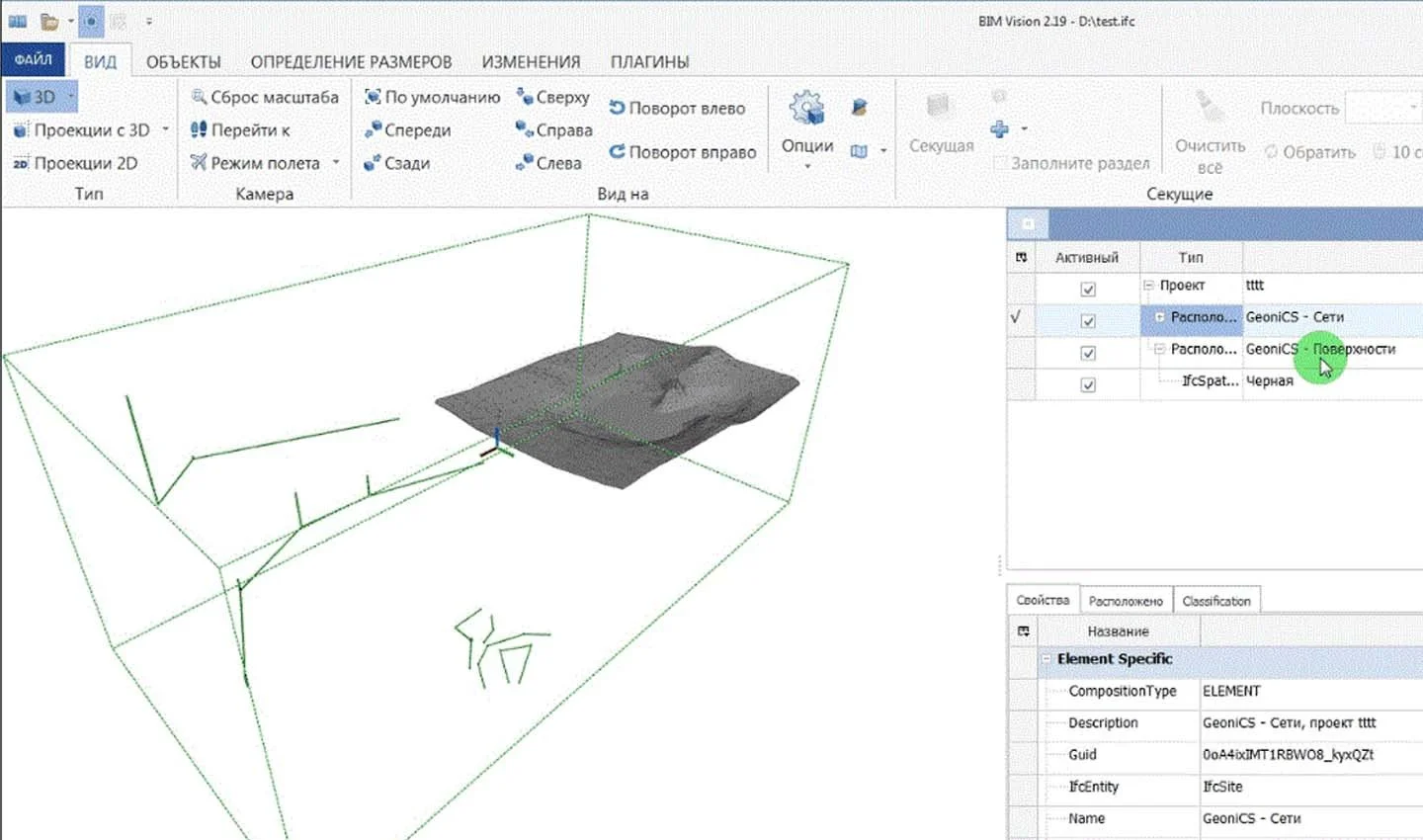

ZWCAD — DWG-ориентированный 2D/3D CAD

ZWCAD рассчитан на пользователей, которым нужен привычный DWG-процесс с классическими командами 2D-черчения. В программе есть слои, блоки, внешние ссылки, многострочный текст, ассоциативные размеры, таблицы, палитры инструментов, печать и публикация. В расширенной функциональности присутствуют 3D-моделирование, IFC и работа с облаками точек.

Переход с другого DWG-редактора проще выполнять через тестовый рабочий файл, а не пустой шаблон. Откройте типовой проект организации, проверьте шрифты, блоки, внешние ссылки, штриховки, размерные стили и листы, после чего выполните печать в PDF и обратное сохранение DWG. Такой контроль быстрее выявляет несовместимость, чем сравнение рекламных списков функций.

Плюсы

• DWG/DXF — основные форматы обмена;
• развитый набор классического 2D;
• ассоциативные размеры, блоки и слои подходят для регулярной документации.

Минусы

• не следует выбирать только из-за сходства интерфейса с AutoCAD — сначала нужен тест на реальных корпоративных DWG;
• для BIM и сложного машиностроения требуются специализированные решения или расширения.

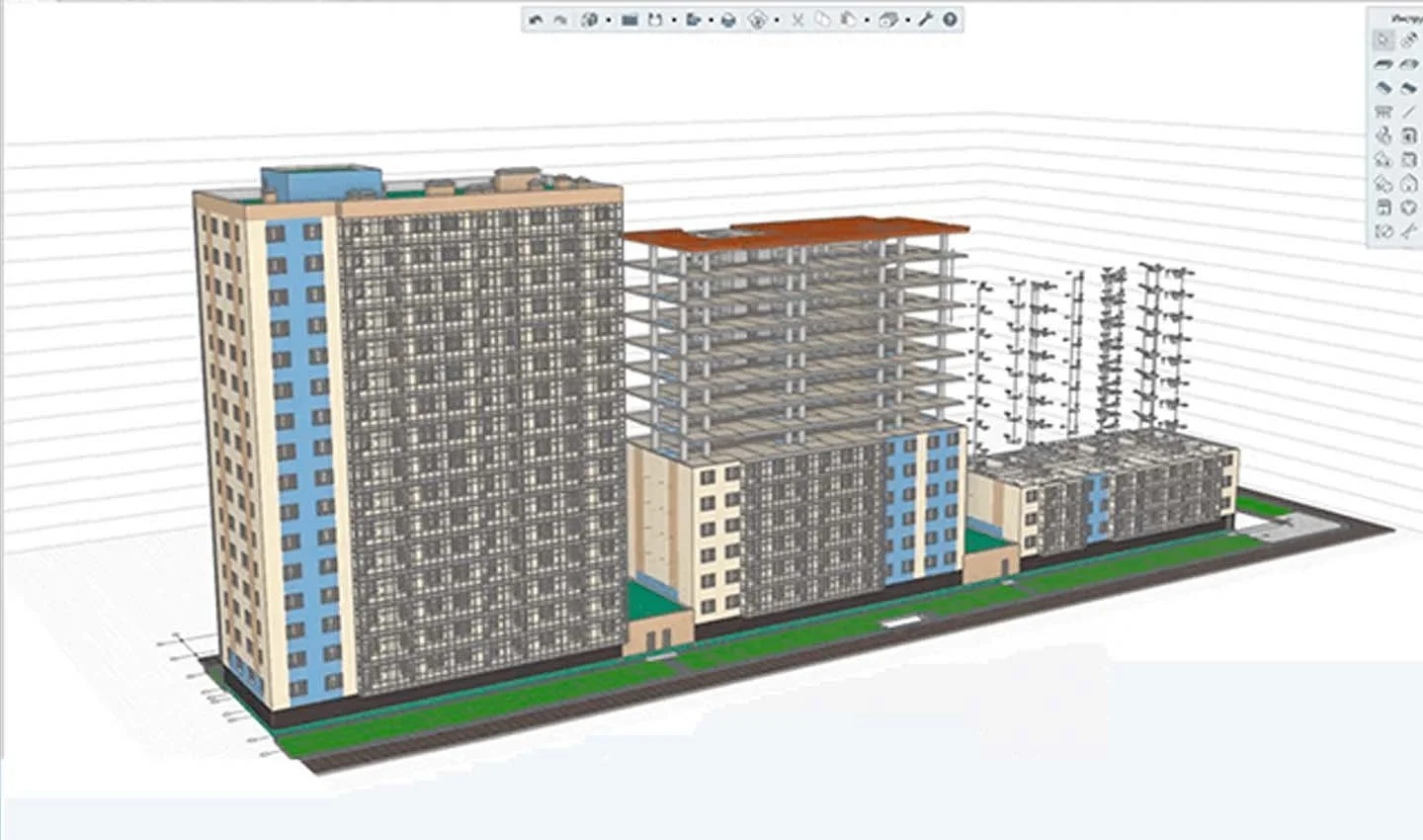

Renga — BIM-проектирование здания

Renga относится не к обычным редакторам линий, а к BIM-системам. Стены, окна, двери, перекрытия и инженерные элементы создаются как объекты здания, а затем используются для формирования чертежей и спецификаций. Такой подход полезен архитектору и инженеру, когда документация должна оставаться связанной с информационной моделью.

Для обмена с расчётными и смежными системами важен IFC. Чертёжные листы формируются из модели, а элементы оформления — размеры, штриховки, обозначения — добавляются в контексте документации. Это другой тип работы, чем 2D CAD: точный отрезок здесь вторичен по отношению к стене, балке, окну или системе как объекту проекта.

Плюсы

• единая BIM-модель и документация;
• архитектурные, конструктивные и инженерные объекты;
• IFC для межсистемного обмена.

Минусы

• не подходит как лёгкий редактор для случайного DWG-чертежа;
• для машиностроительной детали нужен другой класс САПР.

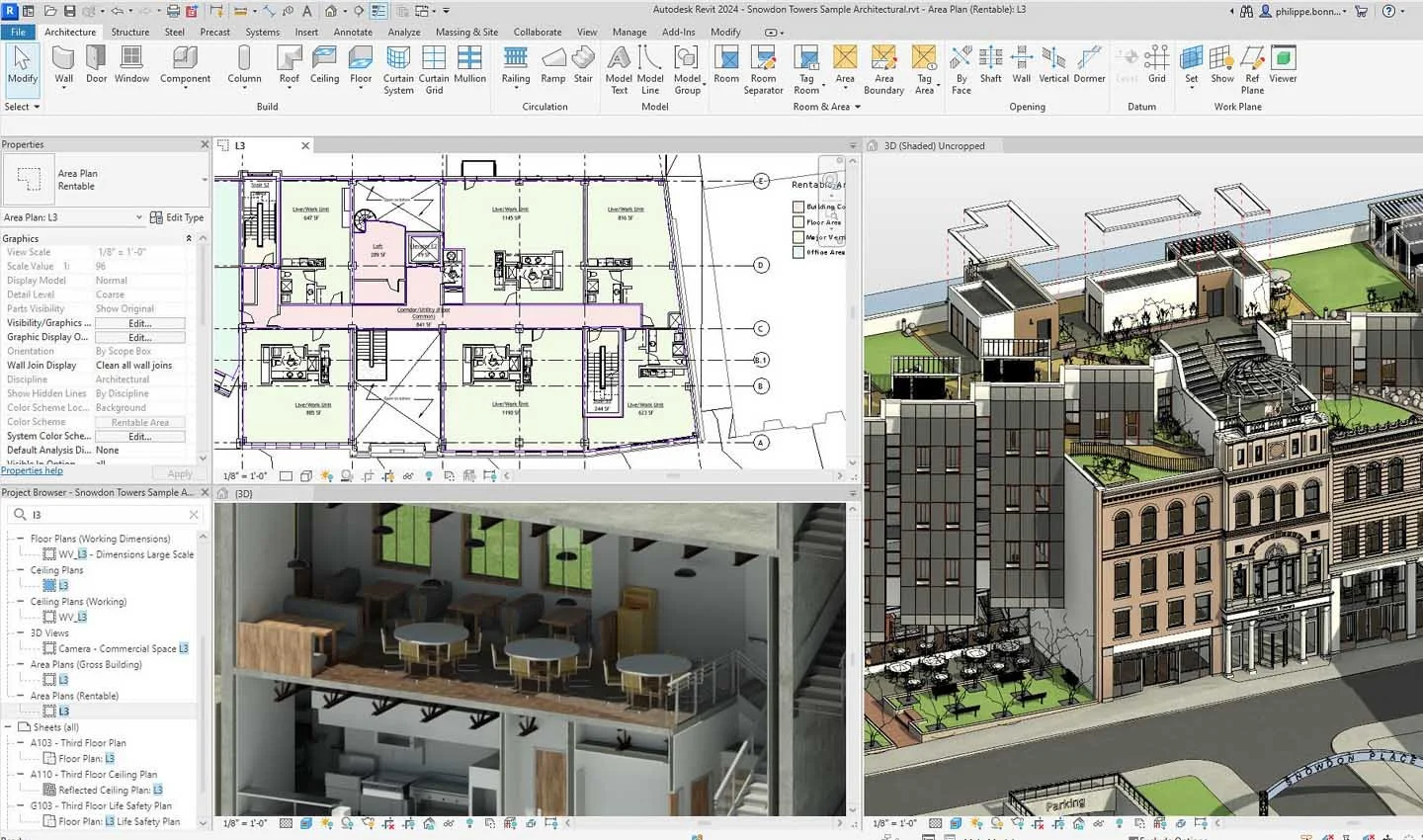

Revit — BIM для архитектуры, конструкций и инженерных систем

Revit следует выбирать, когда результатом является не отдельный чертёж, а информационная модель здания с видами, разрезами, листами и спецификациями. Планы этажей, фасады и разрезы являются представлениями одной модели. Изменение объекта отражается в связанных видах, поэтому риск рассинхронизации ниже, чем при ручном ведении независимых 2D-листов.

DWG в таком процессе используется прежде всего как формат внешнего взаимодействия: подложка, импорт или экспорт для смежника. Для самостоятельного черчения двух десятков деталей Revit нерационален; для здания с большим количеством видов, марок и ведомостей именно объектная модель оправдывает сложность.

Плюсы

• модель и документация связаны;
• подходит для архитектуры, конструкций и инженерных систем;
• виды, листы и спецификации формируются из единой модели.

Минусы

• не предназначен для машиностроительного CAD;
• требует BIM-дисциплины семейства, параметры и шаблоны нельзя заменить произвольным рисованием линий.

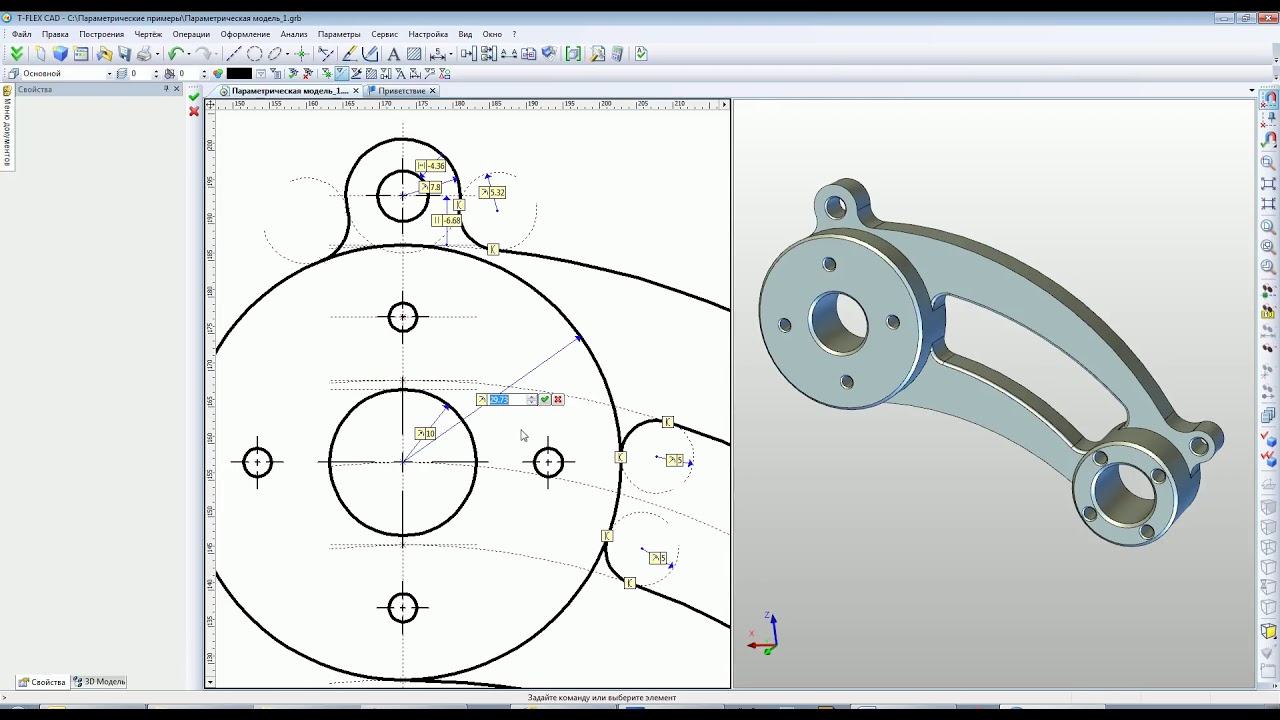

T-FLEX CAD — параметрическое 2D/3D для машиностроения

T-FLEX CAD объединяет параметрическое черчение и твердотельное моделирование. 2D можно создавать с нуля, а изменения параметров способны распространяться между чертёжной и трёхмерной частью модели. Для обмена поддерживаются DWG/DXF, STEP, IGES, JT, Parasolid и ряд форматов других инженерных систем.

Эта САПР особенно интересна для повторяющихся изделий и типоразмеров. Вместо копирования близких чертежей задаются зависимости и параметры, после чего один проект используется как основа семейства. Такая схема требует больше времени на правильную параметризацию в начале, но уменьшает ручную работу при изменениях.

Плюсы

• сильная параметрика 2D и 3D;
• широкий инженерный обмен;
• подходит для деталей, сборок и конструкторской документации.

Минусы

• для разового плана помещения возможности избыточны;
• эффект параметризации появляется только при корректно заданных зависимостях.

Solid Edge — бесплатное 2D Drafting и полноценная 3D-среда

В линейке Solid Edge отдельно существует бесплатный Solid Edge 2D Drafting. Он предназначен именно для плоских чертежей и включает компоновку листа, аннотации, размеры и диаграммы. Бесплатность относится к отдельному 2D-продукту, а не ко всей 3D-линейке Solid Edge.

Полноценный Solid Edge строит 3D-модели и автоматически выпускает по ним виды и чертежи. Для пользователя, которому нужна только 2D-документация, начинать разумнее с 2D Drafting; при переходе к сложным деталям и сборкам используется полная среда.

Плюсы

• отдельный бесплатный Solid Edge 2D Drafting;
• размеры и оформление листов;
• DWG используется для взаимодействия с заказчиками и партнёрами.

Минусы

• 3D-моделирование относится уже к другой продуктовой части;
• не является универсальной BIM-системой для зданий.

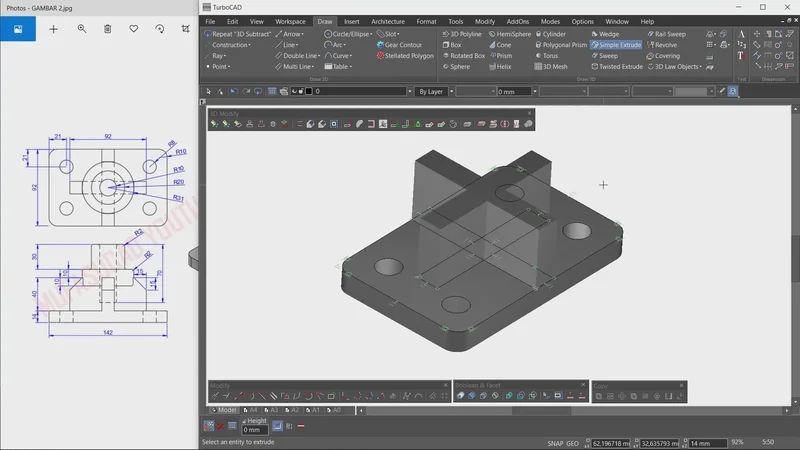

TurboCAD — 2D/3D CAD для Windows и Mac

TurboCAD выпускается для Windows и macOS и ориентирован на точное 2D/3D-проектирование. Он применяется для планов, механики и архитектурных задач. При выборе не смешивайте Windows- и Mac-линейки: это отдельные продукты с отличающимся набором функций.

Для обмена с другими CAD-системами используется DWG/DXF. Перед переносом рабочего процесса необходимо открыть несколько реальных файлов с блоками, шрифтами и листами, а затем выполнить обратное сохранение и печать. Такой тест особенно важен для старых корпоративных шаблонов.

Плюсы

• 2D и 3D в одном семействе продуктов;
• есть варианты для Windows и Mac;
• подходит для точного черчения и моделирования.

Минусы

• Windows- и Mac-редакции нельзя считать одной и той же средой;
• для команды с жёсткими DWG-стандартами требуется предварительный тест шаблонов.

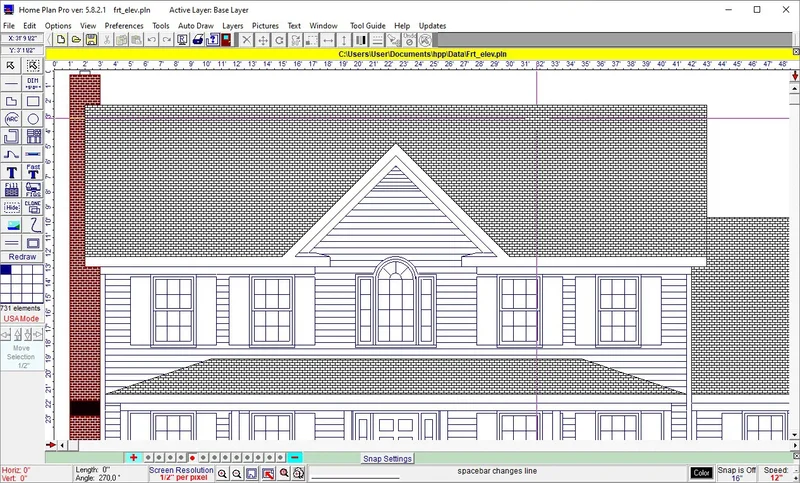

Home Plan Pro — быстрые 2D-планы без тяжёлой САПР

Home Plan Pro — узкий инструмент для планов домов и помещений. Его место в рейтинге — между универсальным графическим редактором и полноценной архитектурной САПР. Подходит, когда нужно начертить стены, проёмы и размеры, но не требуется BIM-модель, спецификации конструкций или параметрическая машиностроительная геометрия.

Главное преимущество такого класса — скорость старта. Пользователь сразу работает в плоском плане и не тратит время на структуру сложного BIM-проекта. Главный предел — тот же: план остаётся чертежом, а не информационной моделью здания.

Плюсы

• быстрый старт для простых планов;
• размеры и геометрия важнее декоративной визуализации;
• меньше лишних инструментов, чем в профессиональной BIM-среде.

Минусы

• не предназначен для BIM и сложных инженерных разделов;
• не заменяет MCAD для деталей и сборок.

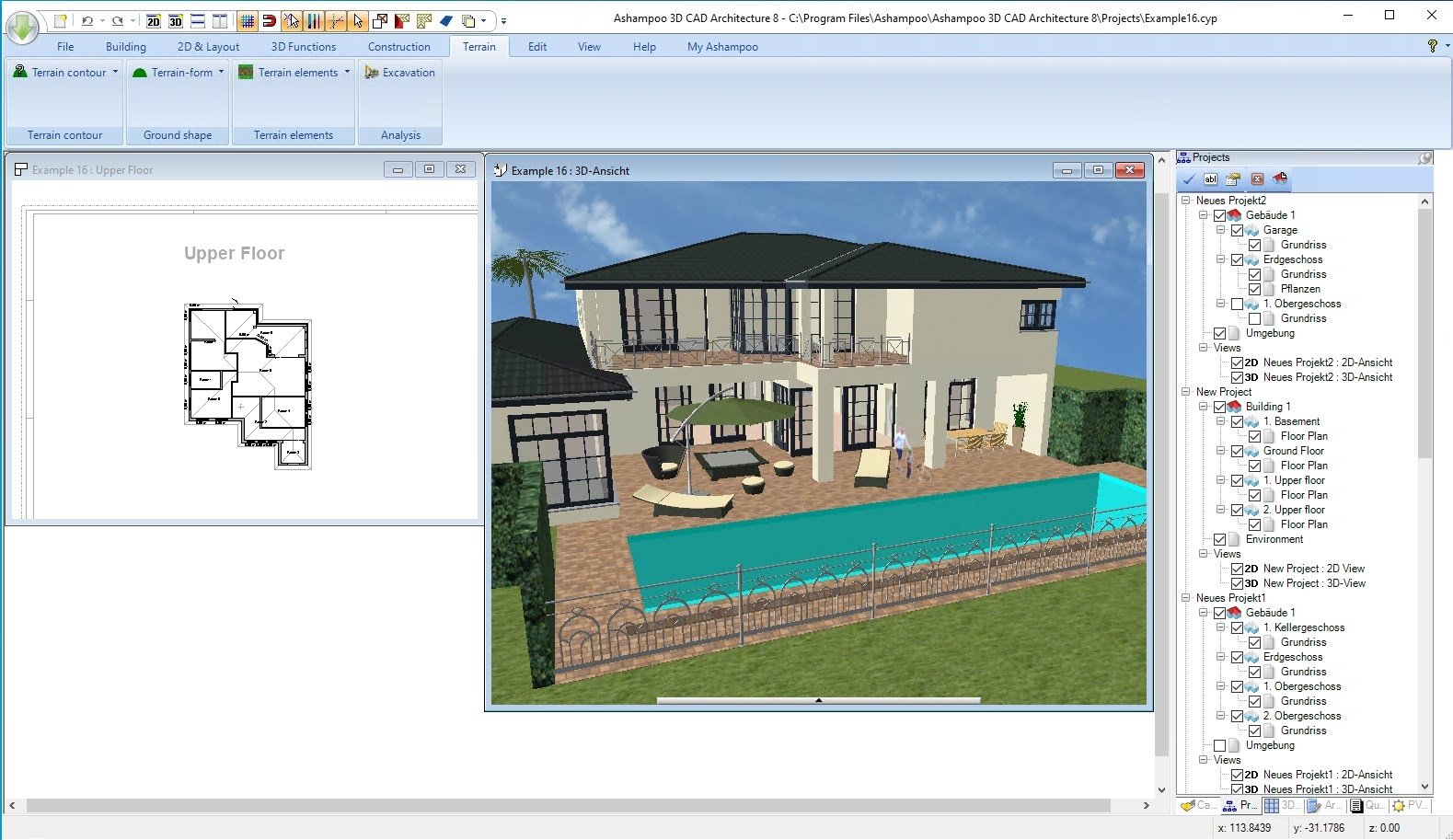

Ashampoo 3D CAD Architecture — архитектурная планировка и 3D

Ashampoo 3D CAD Architecture относится к домашнему и архитектурному проектированию. В отличие от простого 2D-плана, здесь акцент сделан на здании и его пространственном представлении. Такой вариант полезен при проектировании дома и реконструкции, когда важно совместить этажи, помещения и визуальную проверку.

Для рабочего проекта нужно заранее решить, достаточно ли архитектурного планировщика. Конструкторские расчёты, специализированные инженерные разделы и производственные чертежи не следует переносить на него только потому, что программа умеет 3D.

Плюсы

• ориентация на здания и планировку;
• 2D-проект сопровождается 3D-представлением;
• подходит для частного дома и ремонта.

Минусы

• не машиностроительная САПР;
• для полного BIM-процесса и междисциплинарной модели лучше использовать специализированную BIM-систему.

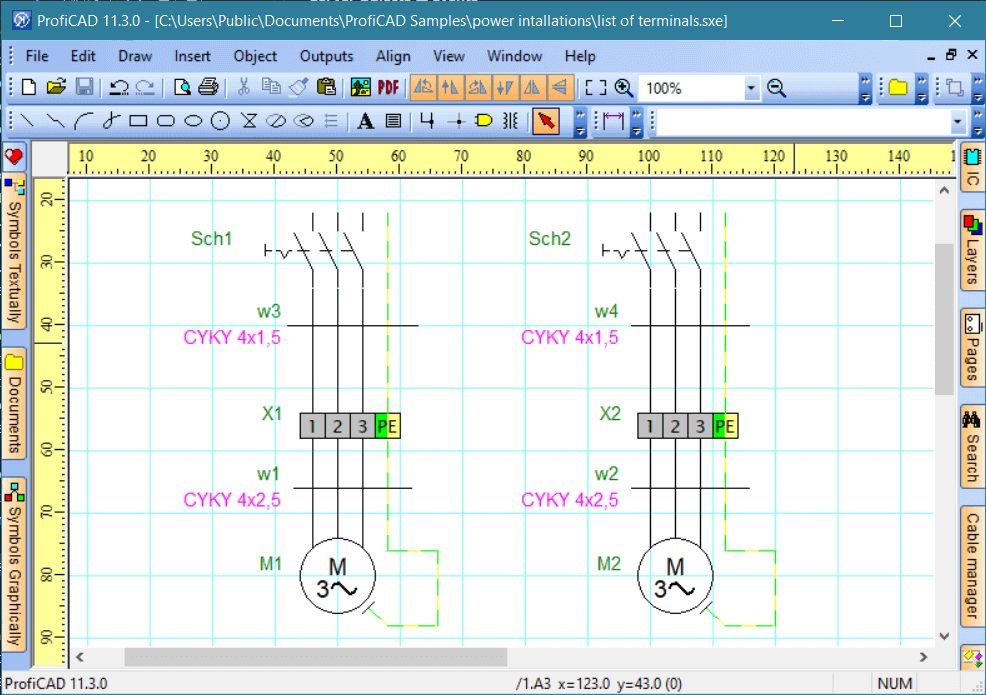

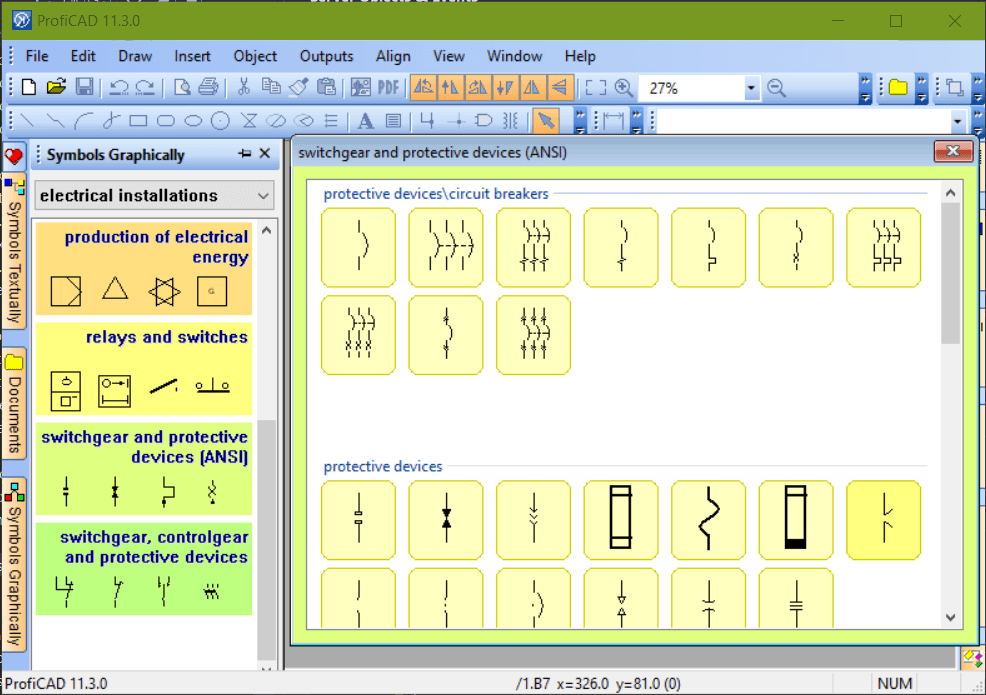

ProfiCAD — электрические и электронные схемы

ProfiCAD не нужно сравнивать с AutoCAD по количеству общих команд: программа специально создана для электрических и электронных схем, цепей управления, а также может применяться для пневматики и гидравлики. В таком сценарии библиотека условных обозначений и работа с соединениями полезнее универсального 3D-моделирования.

Новый чертёж создаётся через File → New, а основная надпись настраивается через F12 → Document → Title Block. Импорт CAD-файла выполняется командой Insert → DWG or DXF File. Такой импорт не превращает ProfiCAD в полнофункциональный DWG/DXF-редактор: программа предназначена прежде всего для электротехнической документации.

Плюсы

• специализация на электрических схемах;
• символы, соединения, тексты и таблицы собраны в одном процессе;
• есть размеры и рисование в масштабе.

Минусы

• не предназначен для полноценного редактирования сложного DWG-проекта;
• для архитектуры, BIM и деталей нужен другой класс программы.

BricsCAD Pro — классический DWG и 3D в единой среде

BricsCAD Pro — DWG-ориентированная САПР для профессионального сценария: точное 2D, работа со слоями, блоками и размерами, а также 3D-моделирование. Такой вариант рационален, когда существующий процесс построен вокруг DWG и требуется сохранить привычную логику команд и обмена файлами.

Перед миграцией команды стоит проверить не только открытие DWG, но и поведение динамических блоков, внешних ссылок, шрифтов, таблиц и листов. Эти элементы чаще создают проблемы при переносе реальных проектов, чем базовые линии и окружности.

Плюсы

• подходит для регулярного DWG-процесса;
• сочетает 2D и 3D;
• интерфейс и командная логика привычны пользователям классических CAD.

Минусы

• конкретные функции зависят от редакции;
• не следует выбирать редакцию без проверки реального проекта и нужных модулей.

Программы для черчения на macOS

На macOS выбор уже, чем на Windows, но он не ограничивается графическими редакторами. Есть полноценные BIM, DWG и параметрические CAD-системы. Программы ниже не дублируются в Windows-разделе: поддержка Windows просто указана внутри карточки там, где она есть.

Archicad — BIM на macOS и Windows

Archicad нативно работает на macOS и Windows и предназначен для архитектурного BIM. План этажа, фасады, разрезы и листы создаются вокруг модели здания. Форматы DWG/DXF встроены в рабочий процесс: файл можно открыть или разместить как Drawing, а настройки трансляции управляют обменом с другими CAD.

Для архитектора это сильнее обычного 2D-редактора, потому что стена остаётся стеной с параметрами, а не набором линий. Для чертежа механической детали преимущество исчезает: объектная модель Archicad рассчитана на здания.

Плюсы

• полноценная работа на macOS и Windows;
• BIM-модель, документация и командная работа;
• DWG/DXF встроены в архитектурный процесс.

Минусы

• не MCAD для деталей;
• для разового 2D-чертежа значительно сложнее LibreCAD или QCAD.

DraftSight — профессиональный DWG на Mac и Windows

DraftSight — настольный 2D CAD для создания, просмотра, редактирования и обмена DWG. Professional ориентирован на 2D; Premium добавляет 3D-инструменты и параметрические ограничения. Постоянной бесплатной редакции нет: для знакомства с продуктом доступен 30-дневный пробный период.

Для перехода с AutoCAD полезны знакомые сущности: слои, размеры, блоки, DWG/DXF/DGN и печать. Проверять совместимость следует на своих файлах, особенно если используются нестандартные шрифты, LISP-автоматизация или сложные блоки.

Плюсы

• нативная работа с DWG;
• версии для Windows и macOS;
• сильный 2D и дополнительные 3D-возможности в Premium.

Минусы

• не является бесплатным CAD;
• часть функций зависит от редакции.

Fusion 360 — параметрическая модель и чертёж из неё

Fusion 360 подходит для изделий, деталей, прототипов и небольших сборок. На Windows и macOS пользователь создаёт параметрическую модель, а затем выпускает 2D Drawing. Листы можно экспортировать в PDF, DWG, DXF или CSV; эскиз также сохраняется в DXF для последующего изготовления или обмена.

Практический сценарий

1. Создайте Sketch и задайте размеры/ограничения, чтобы геометрия не оставалась случайно подвижной.
2. Постройте объёмные операции из эскиза и завершите модель.
3. Создайте Drawing from Design, выберите лист и масштаб, расставьте базовый и проекционные виды.
4. Добавьте размеры и примечания, затем экспортируйте лист в PDF/DWG/DXF и откройте итоговый файл для контроля.

Плюсы

• параметрическая 3D-модель и 2D-документация;
• Windows и macOS;
• развитый обмен STEP/DXF/DWG в нужных сценариях.

Минусы

• не самый быстрый вариант для множества независимых плоских чертежей;
• облачные компоненты и учётная запись являются частью рабочего процесса.

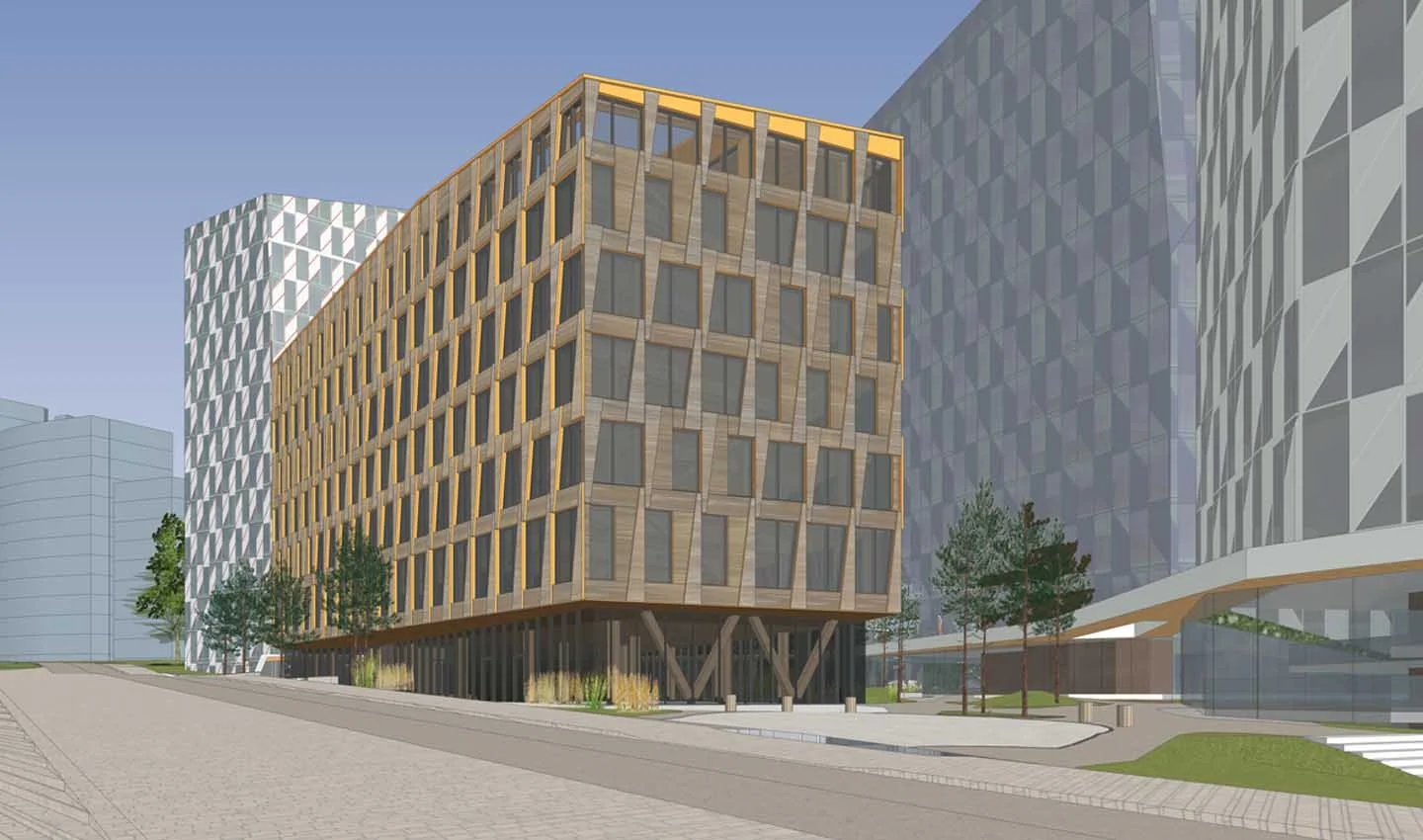

SketchUp — быстрая пространственная модель и документация

SketchUp удобен для архитектурных эскизов, мебели, помещений и концептуального моделирования. Настольная версия существует для Windows и macOS, также есть SketchUp for Web. Для подготовки оформленных листов используется LayOut, а DWG/DXF поддерживаются в соответствующих коммерческих сценариях импорта и экспорта.

Главное ограничение — SketchUp не следует использовать как прямую замену точной 2D-САПР только из-за возможности рисовать линии и ставить размеры. Его преимущество раскрывается, когда сначала нужна пространственная модель, а потом — виды и листы. Для чистого 2D быстрее LibreCAD или QCAD.

Плюсы

• быстрое концептуальное 3D;
• desktop и web;
• удобен для архитектуры, интерьера и предметного моделирования.

Минусы

• не ориентирован на классическую машиностроительную параметрику;
• для серьёзной документации требуется правильно настроенный процесс с LayOut.

Rhinoceros 3D — точное NURBS-моделирование и 2D-вывод

Rhinoceros 3D стоит выбирать для сложной формы, промышленного дизайна, ювелирных и поверхностных моделей. Он работает иначе, чем SolidWorks: сильная сторона — NURBS-геометрия и свободное построение кривых и поверхностей. Чертёжная часть нужна для размеров, видов и вывода, но основная ценность всё же в геометрии модели.

Для простого плана квартиры это избыточно; для кузовной поверхности, сложного корпуса или формы, которую неудобно строить обычными параметрическими операциями, наоборот, даёт больше контроля. Перед передачей на производство модель обычно конвертируют в инженерный формат, а 2D-листы проверяют отдельно.

Плюсы

• точная работа с кривыми и поверхностями;
• подходит для сложной геометрии;
• есть Windows- и Mac-среда.

Минусы

• не специализированный BIM;
• не лучший выбор для серии простых 2D-чертежей.

Программы для черчения в Linux

В Linux сильнее всего представлены свободные кроссплатформенные CAD. Для чистого 2D проще LibreCAD/QCAD, для параметрического 3D — FreeCAD и SolveSpace, для программируемой геометрии — OpenSCAD. КОМПАС-3D также имеет актуальную Linux-поддержку, но уже разобран выше и здесь не повторяется.

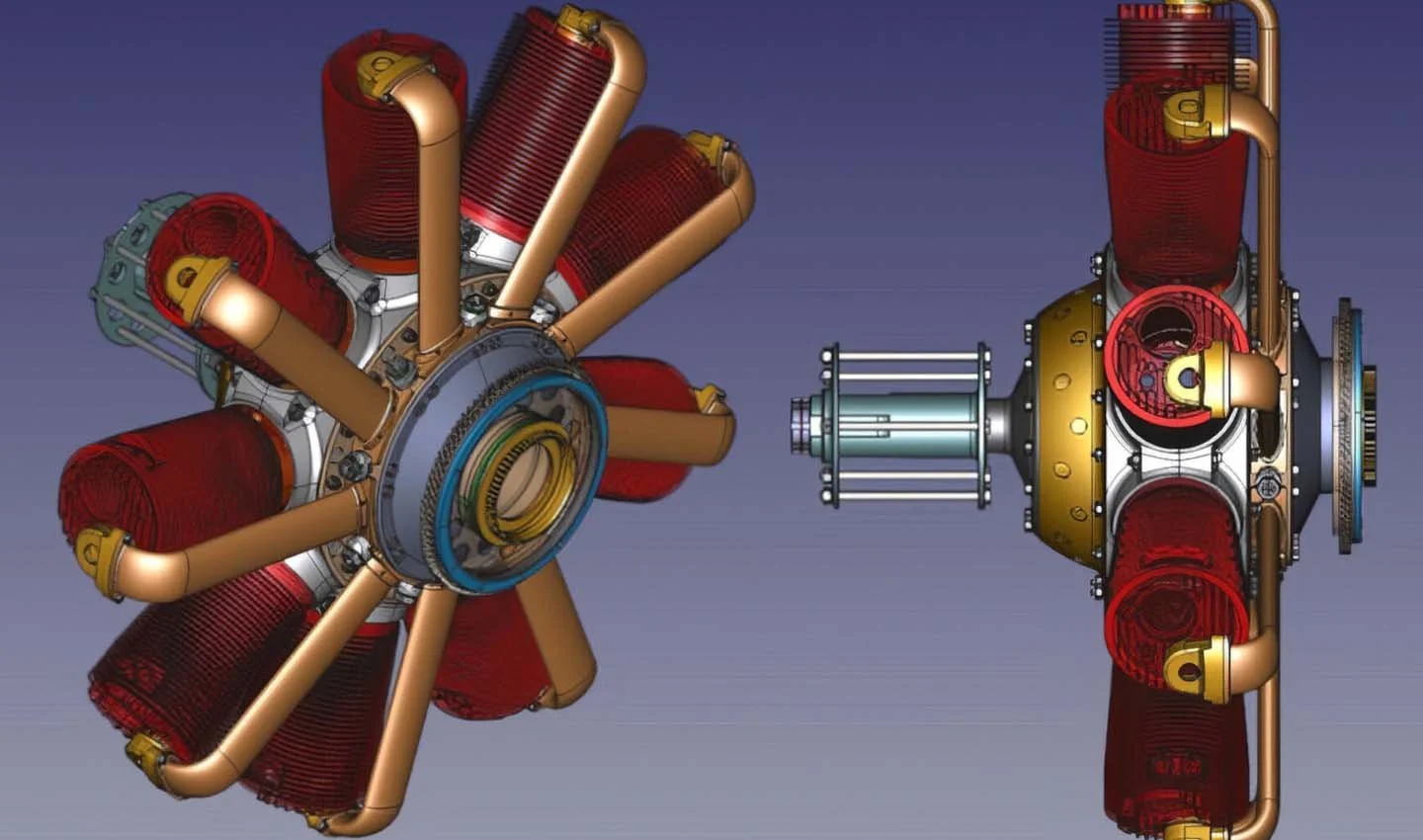

FreeCAD — open source параметрическая 3D-САПР

FreeCAD работает в Windows, macOS и Linux. Базовый инженерный процесс строится через Sketcher и ограничения: двумерный эскиз задаёт форму и параметры, затем Part Design превращает его в 3D-деталь. Для листов используется TechDraw, поэтому программу можно использовать не только для модели, но и для выпуска видов и размеров.

Как не запутаться в рабочих средах

1. Для параметрической детали начните со Sketcher, а не с произвольных 3D-примитивов.
2. Задайте геометрические ограничения и размеры эскиза.
3. Перейдите в Part Design и создайте объёмные операции.
4. Для документации откройте TechDraw, создайте страницу и добавьте виды модели.
5. Экспортируйте нужный формат только после визуального контроля листа и размеров.

Плюсы

• бесплатная и открытая;
• Windows, macOS и Linux;
• параметрические эскизы, 3D и отдельная рабочая среда TechDraw.

Минусы

• интерфейс разбит на рабочие среды, поэтому новичку нужно освоить их назначение;
• для чистого 2D редакторы LibreCAD/QCAD проще.

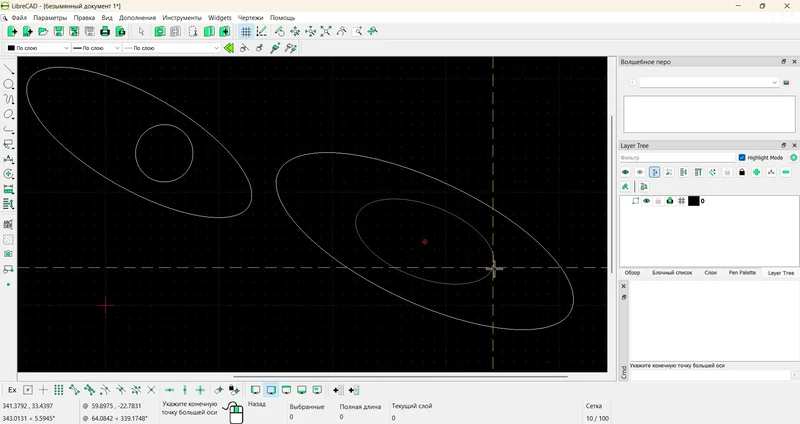

LibreCAD — простой open source 2D CAD

LibreCAD — зрелая бесплатная 2D-САПР для Windows, macOS и Linux. Здесь нет 3D и BIM: пользователь сразу работает с линиями, окружностями, слоями, блоками, привязками, размерами и штриховкой. Такое ограничение одновременно является преимуществом для учебных чертежей, планов и деталей, которым не нужна пространственная модель.

Основной обменный сценарий LibreCAD связан с DXF. Если в организации критичен сложный DWG, лучше заранее выбрать QCAD Professional, nanoCAD, DraftSight или другой продукт с заявленной полноценной DWG-поддержкой, а не строить рабочий процесс на конвертации.

Плюсы

• полностью бесплатная;
• кроссплатформенная;
• не перегружена 3D и BIM;
• есть слои, размеры, привязки и стандартные 2D-инструменты.

Минусы

• нет 3D;
• для постоянного обмена сложными DWG лучше другой продукт.

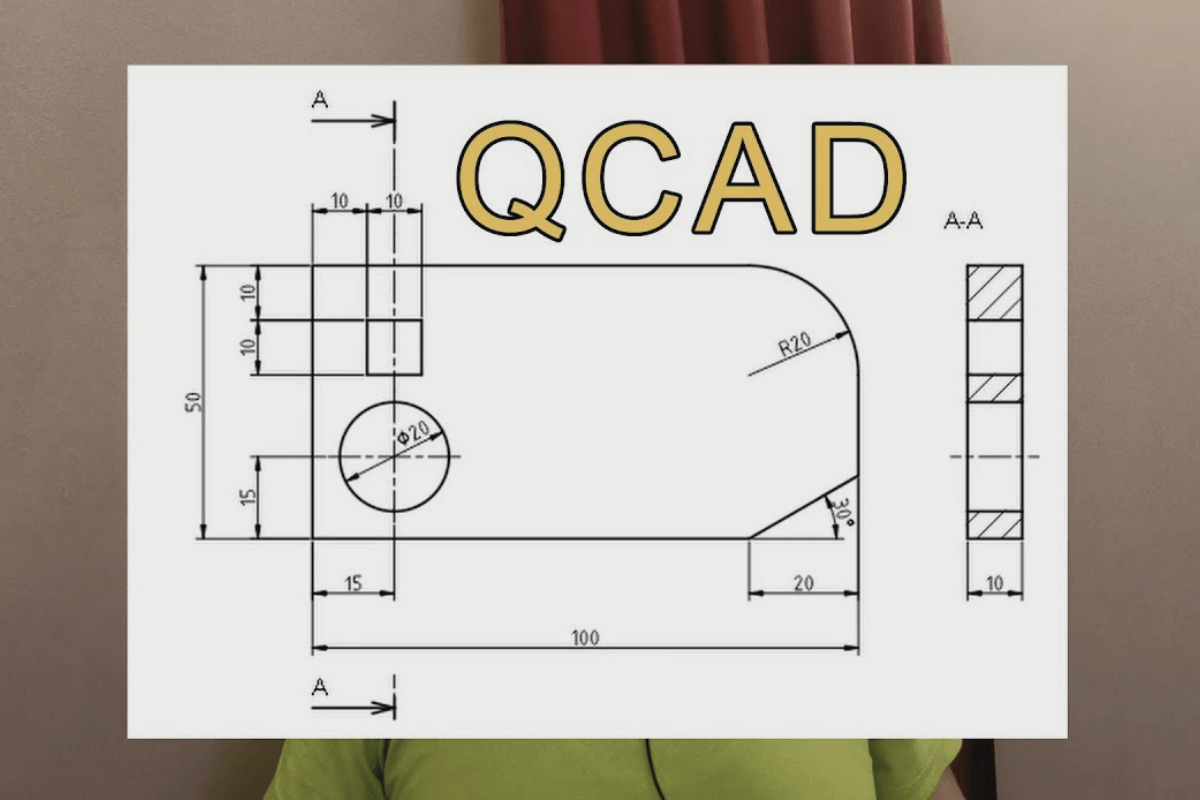

QCAD — 2D CAD с сильным DXF/DWG-процессом

QCAD работает на Windows, macOS и Linux и предназначен для технических чертежей в двух измерениях: планы, интерьерные контуры, механические детали, схемы и диаграммы. В набор входят слои, блоки, объектные привязки, измерения, десятки инструментов построения и редактирования, печать в масштабе и многолистовая печать.

Разделение редакций здесь принципиально. QCAD Community Edition открыта, а QCAD Professional добавляет коммерческие плагины, в том числе поддержку DWG и расширенный DXF. Поэтому выражение «QCAD бесплатно работает с DWG» некорректно без указания редакции.

Плюсы

• понятный 2D-фокус;
• Windows, macOS и Linux;
• масштабная печать, слои, блоки, размеры и привязки;
• Professional подходит для прямого DWG/DXF-обмена.

Минусы

• нет полноценного 3D-моделирования;
• DWG относится к Professional, а не ко всему продукту одинаково.

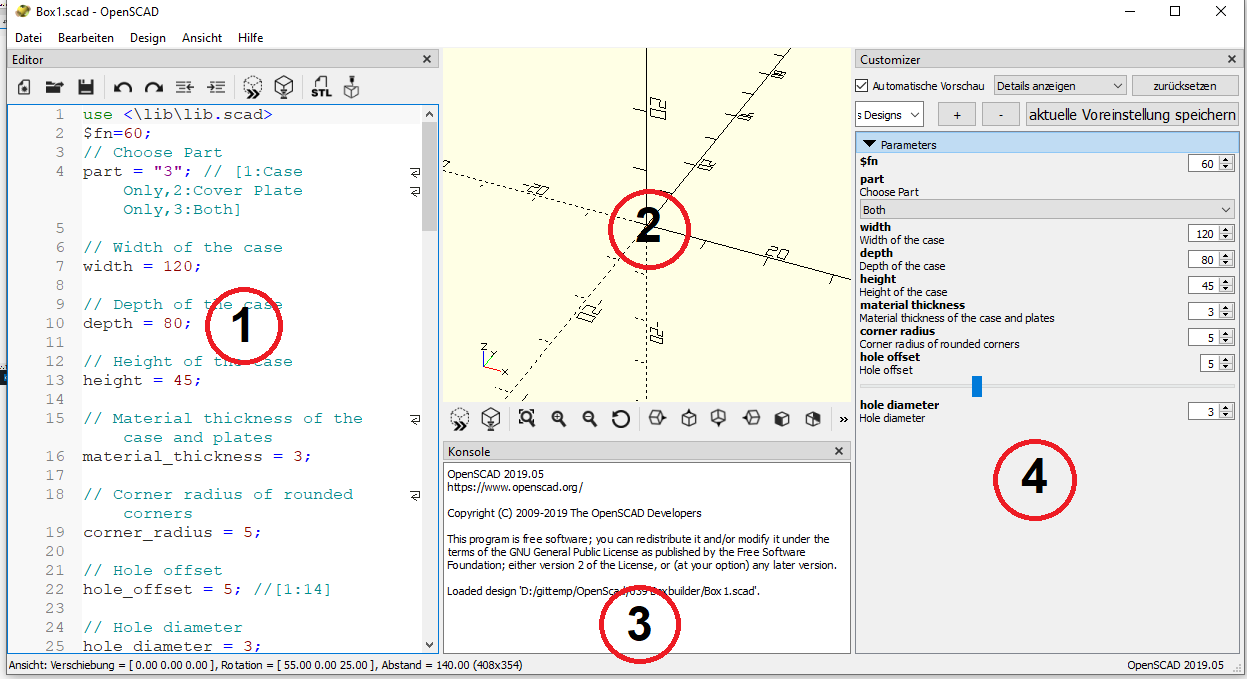

OpenSCAD — CAD через текстовый сценарий

OpenSCAD не имитирует кульман и не предлагает привычное прямое моделирование мышью. Модель описывается текстовым кодом, после чего программа вычисляет геометрию. Этот подход полезен для параметрических конструкций, генеративных деталей и моделей, где размеры удобнее хранить как переменные.

Программа бесплатна и работает в Linux, Windows и macOS. Для обычного чертежа с выносками и основной надписью OpenSCAD неудобен: он предназначен прежде всего для создания 3D-геометрии из сценария. Его стоит выбирать, когда воспроизводимость и параметрический код важнее ручного интерфейса.

Плюсы

• полностью воспроизводимая параметрическая модель;
• бесплатная и кроссплатформенная;
• удобна для серийных вариантов одной геометрии.

Минусы

• не классический 2D-чертёжный редактор;
• требует текстового описания модели.

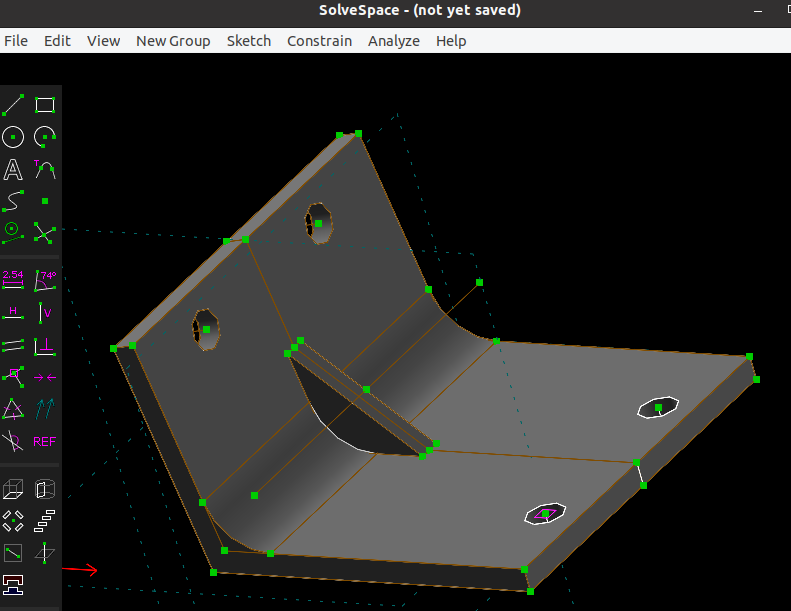

SolveSpace — лёгкая параметрика для эскизов и механики

SolveSpace — компактный параметрический CAD для геометрически ограниченных эскизов, простых объёмных деталей и механизмов, когда промышленный пакет избыточен. Основная идея — задавать не только форму, но и зависимости между элементами.

Для учебной задачи это хороший мост между чистым 2D и большой MCAD: пользователь видит, почему правильно поставленные ограничения важнее визуального совпадения линий. Для крупных сборок, сложных спецификаций и корпоративного документооборота возможностей меньше.

Плюсы

• лёгкая параметрическая среда;
• подходит для обучения зависимостям и простым деталям;
• не требует сложной BIM-структуры.

Минусы

• не рассчитан на крупные корпоративные проекты;
• документационная часть проще, чем у промышленных MCAD.

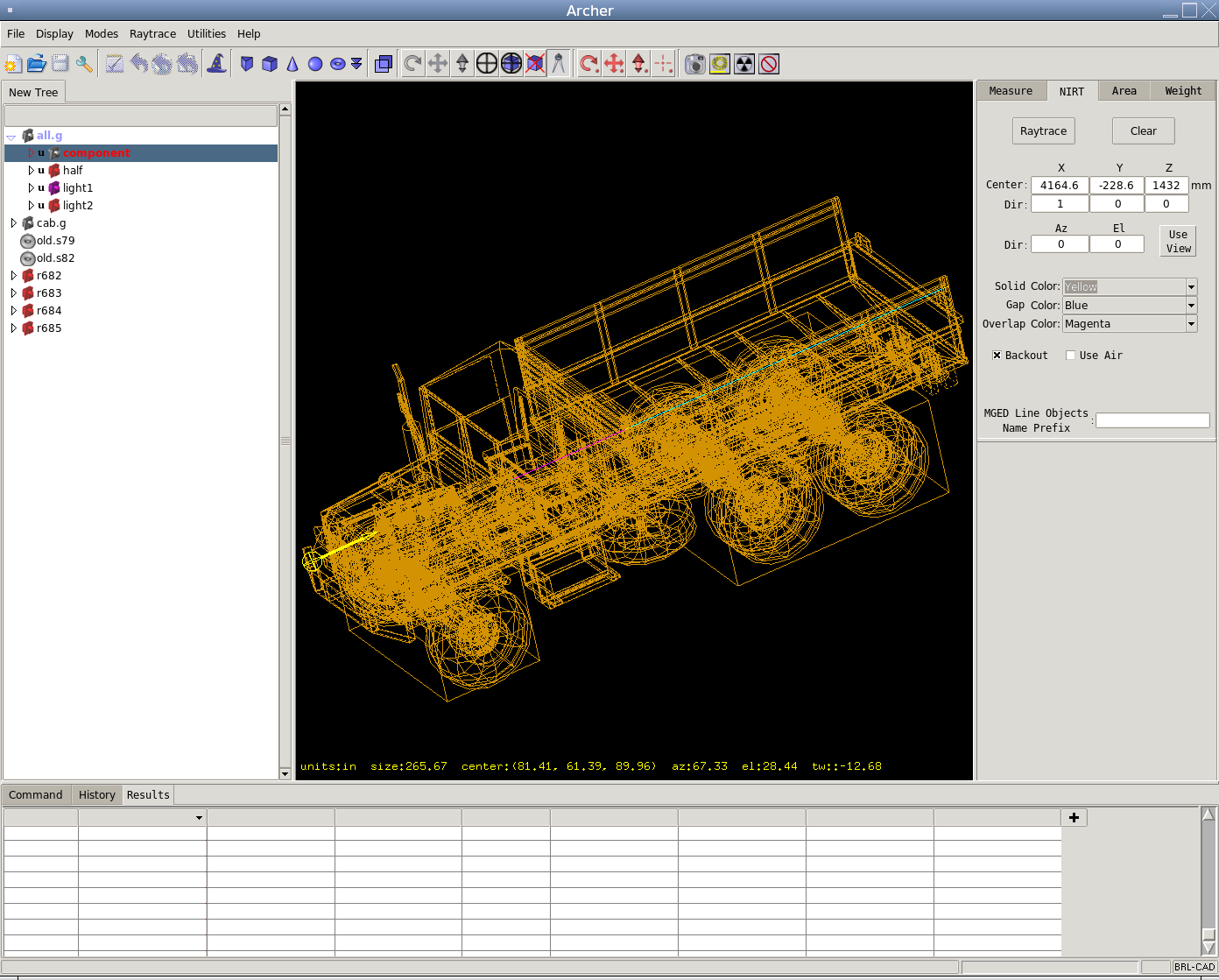

BRL-CAD — инженерное CSG-моделирование

BRL-CAD относится к инженерному 3D-моделированию на основе конструктивной блочной геометрии. Для новичка, которому нужно быстро начертить план с размерами, это неправильный старт. Инструмент ценен для математически строгой 3D-геометрии, а не для комфортного бытового 2D.

Плюсы

• open source;
• инженерный подход к 3D-геометрии;
• подходит для специализированных технических задач.

Минусы

• высокий порог входа;
• не ориентирован на быстрые планы и обычную 2D-документацию.

Черчение онлайн без установки

Онлайн-инструменты делятся на две группы. Первая — настоящий облачный CAD с параметрической моделью и чертежами. Вторая — редакторы диаграмм, где можно нарисовать план или схему, но нет полноценной CAD-геометрии. Эти группы нельзя смешивать в одной строке рейтинга.

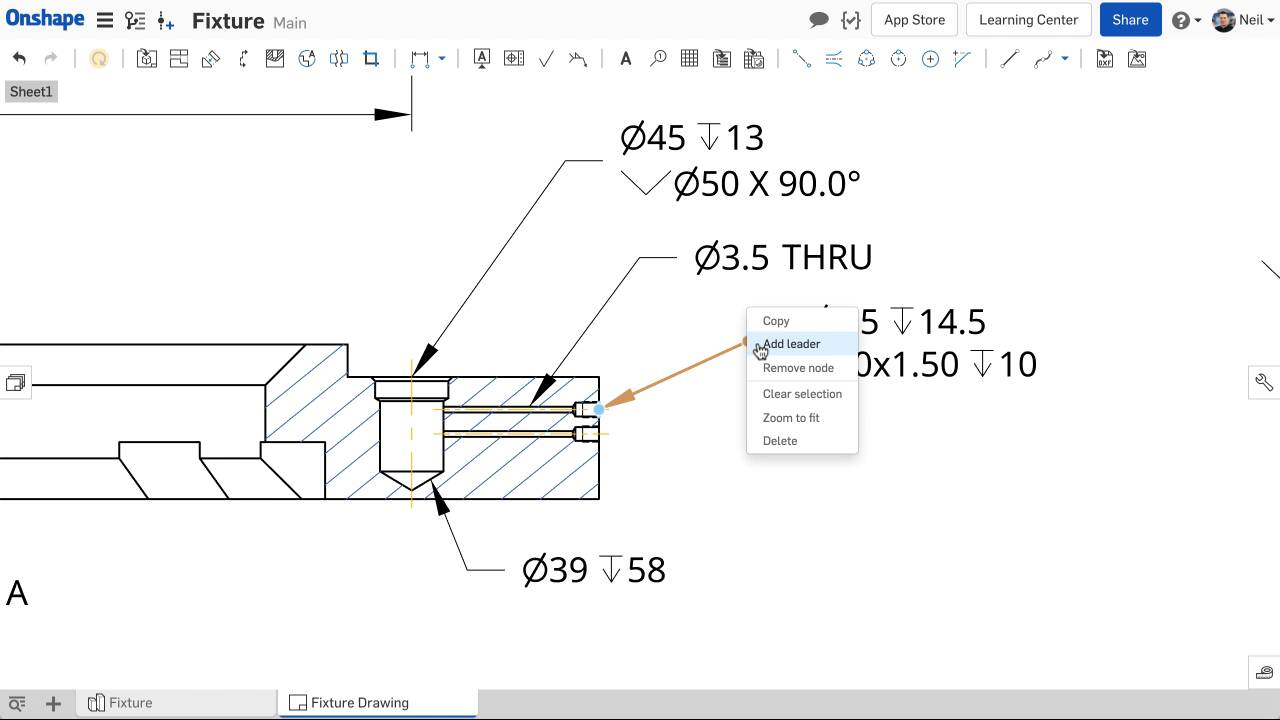

Onshape — полноценный параметрический CAD в браузере

Onshape запускается в браузере и не требует обслуживания локальной установки; приложения существуют для iOS и Android. Рабочая модель хранится как облачный документ. Проектирование начинается с Sketch в Part Studio, затем применяются feature-инструменты. Чертежи поддерживают DWG/DXF; плоскую грань или эскиз также можно экспортировать в DWG/DXF.

Рабочий сценарий

1. Создайте документ и Part Studio.
2. Начните со Sketch и зафиксируйте размеры/ограничения.
3. Создайте 3D-операции и проверьте модель.
4. Добавьте Drawing, разместите виды и размеры.
5. Экспортируйте лист в требуемый формат и проверьте единицы при DWG/DXF.

Сильная сторона Onshape — совместная работа: вместо пересылки множества копий CAD-файла команда работает с одним документом и его историей. Ограничение очевидно для закрытых контуров без сети: облачная архитектура требует заранее определить правила доступа и подключения.

Плюсы

• полноценный параметрический CAD в браузере;
• нет установки и ручного обновления клиентской программы;
• мобильные приложения;
• чертежи и CAD-импорт/экспорт.

Минусы

• облачная модель хранения подходит не каждой организации;
• для работы без подключения нужно выбирать локальный CAD.

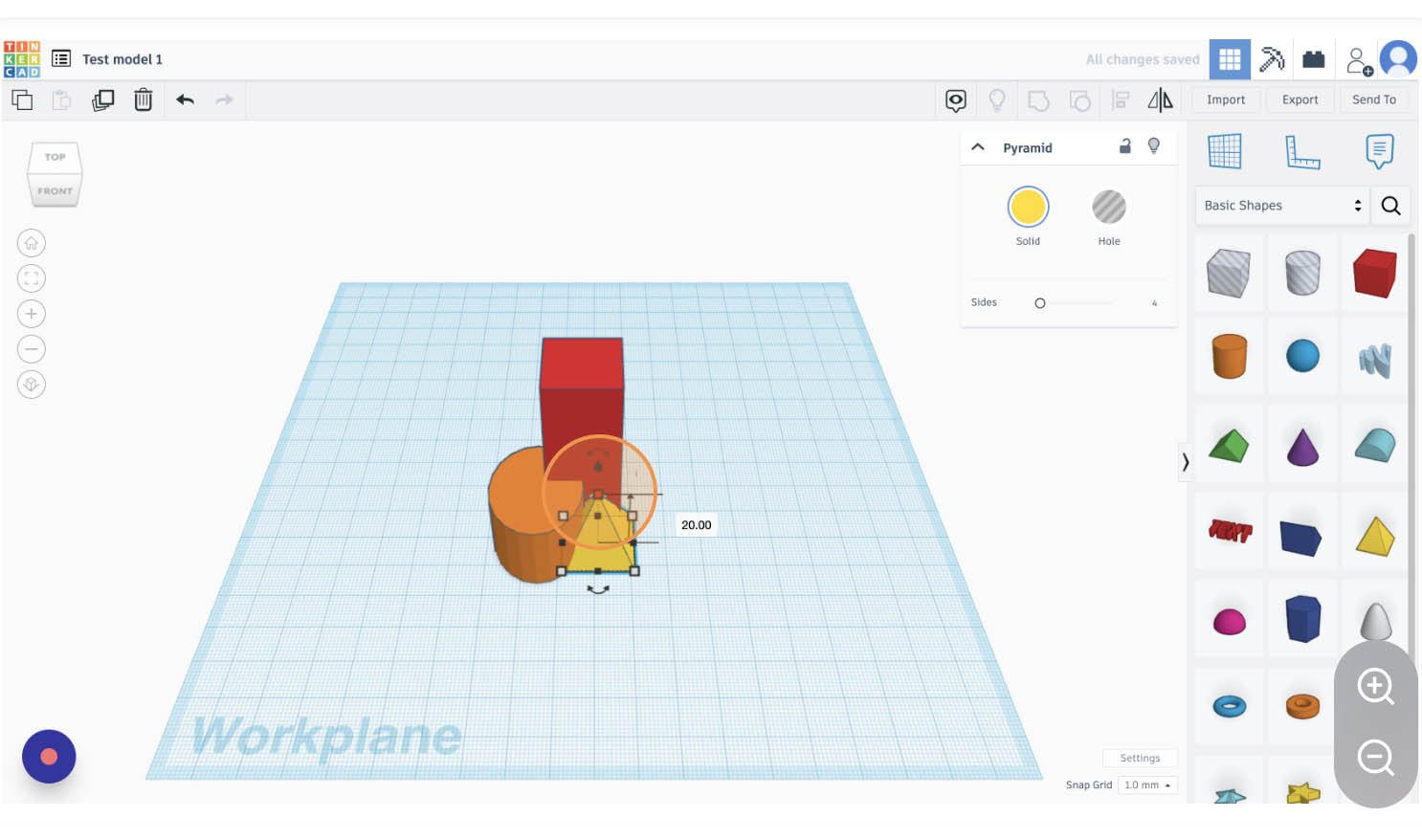

Tinkercad — простое браузерное 3D для обучения

Tinkercad полезен для первых шагов в трёхмерном моделировании, учебных макетов и простых деталей. Он работает в браузере и строит объекты из простых форм. Однако это не средство выпуска полноценной 2D-конструкторской документации с большим набором видов, допусков и оформлением листов.

Используйте его, когда результатом должна быть простая 3D-модель, а не комплект рабочих чертежей. Для чертежа детали с размерами лучше FreeCAD, Fusion 360, SolidWorks или 2D CAD.

Плюсы

• быстрый старт в браузере;
• подходит для обучения пространственному моделированию;
• не требует установки тяжёлой САПР.

Минусы

• не полноценная система технической документации;
• не заменяет точный 2D CAD.

SmartDraw — планы и диаграммы, а не универсальная САПР

SmartDraw полезен для блок-схем, оргструктур, схем процессов и планов, построенных из готовых символов и шаблонов. Это быстрее, чем запускать тяжёлый CAD ради наглядной схемы. Но линии и соединители здесь служат коммуникации, а не производственной геометрии.

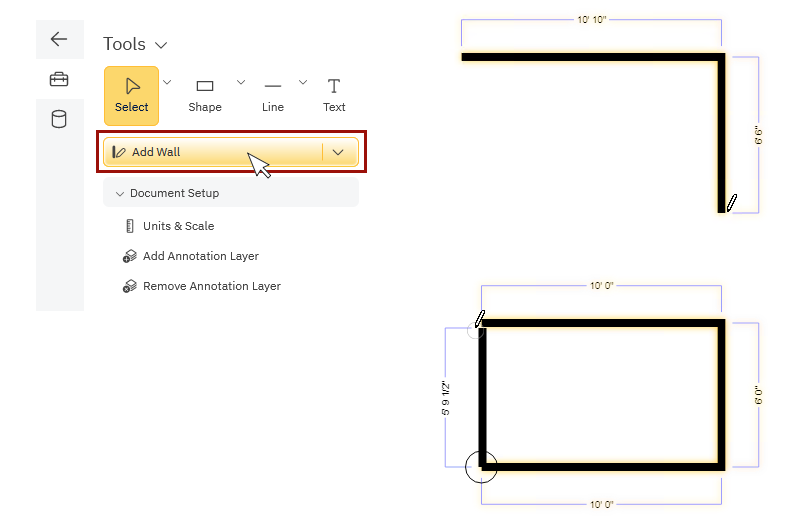

Для плана начните с шаблона Residential Floor Plan. Инструмент Wall расположен в SmartPanel; длину выделенной стены можно изменить вводом значения в размер. Масштаб задаётся через Document Setup → Units & Scale. Эти функции удобны для планировочной схемы, но не заменяют CAD-команды и объектный DWG-процесс.

Выбирайте SmartDraw, когда важны шаблоны и понятная презентация структуры. Для DWG-чертежа с привязками, слоями, точными размерными стилями и технической печатью нужен CAD.

Плюсы

• много шаблонов схем;
• удобно для процессов, планов и организационных диаграмм;
• браузерный сценарий.

Минусы

• не равноценная замена 2D CAD;
• не предназначен для производственной документации.

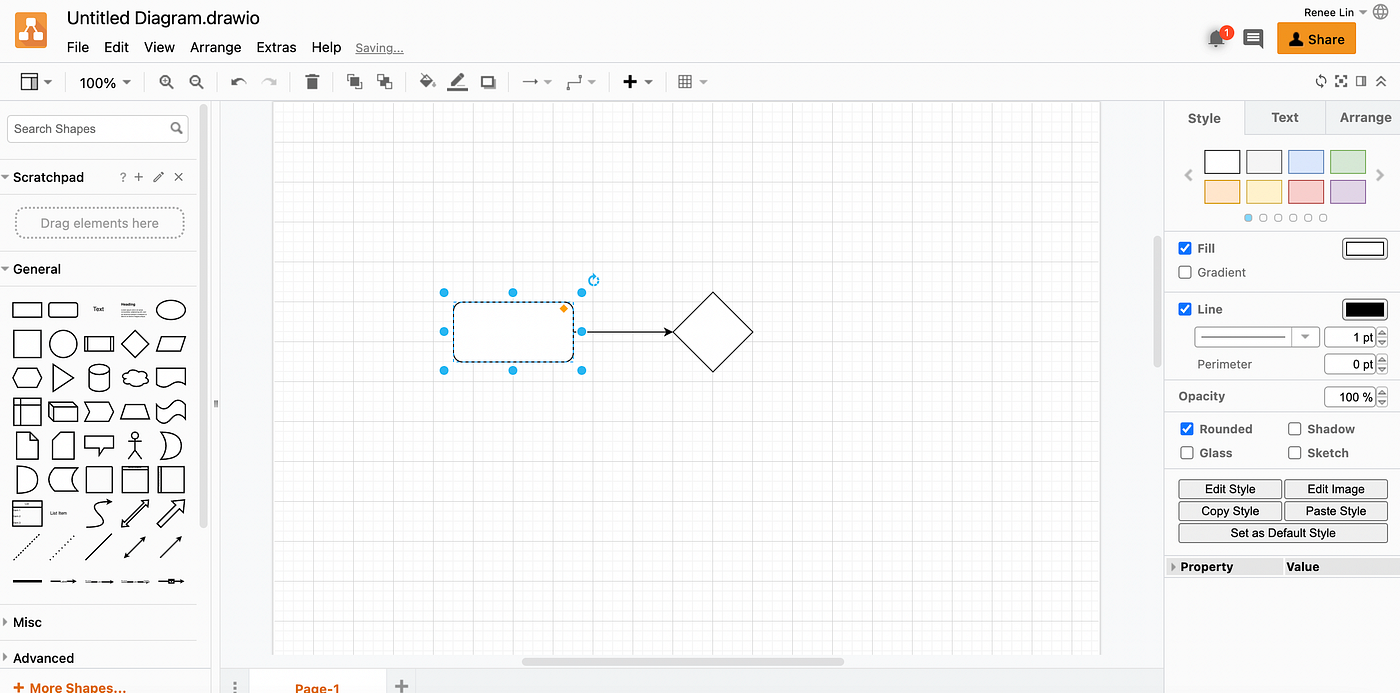

diagrams.net (draw.io) — бесплатные блок-схемы

diagrams.net, ранее известный как draw.io, относится к редакторам диаграмм. Он подходит для блок-схем, сетевых карт, UML и простых планов, где важны фигуры и связи. С CAD его нельзя сравнивать по одним критериям: диаграмма описывает структуру и отношения, а технический чертёж — точную геометрию и размеры.

Для технического чертежа с ассоциативными размерами, объектными привязками и DWG выберите CAD. Для схемы процесса diagrams.net проще, быстрее и не перегружает пользователя инженерными командами.

Плюсы

• быстрое построение диаграмм;
• понятные соединители и фигуры;
• подходит для схем, а не для моделирования.

Минусы

• нет полноценного CAD-ядра;
• не предназначен для точных машиностроительных чертежей.

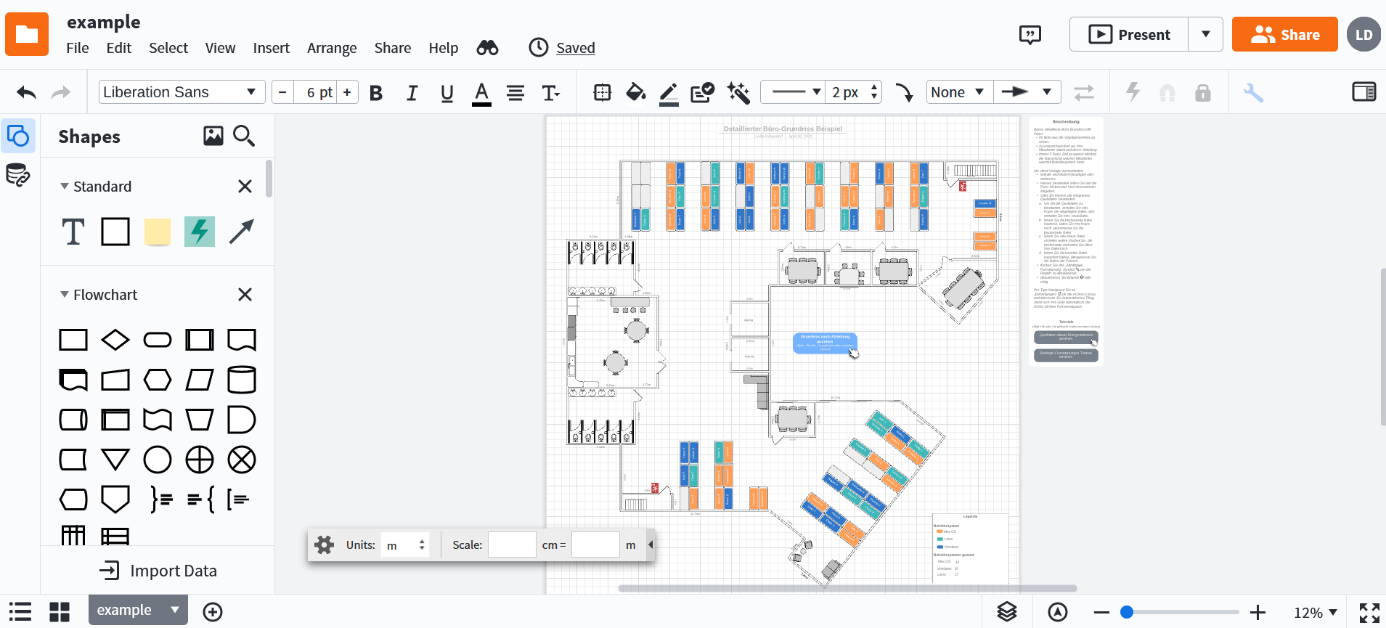

Lucidchart — совместные диаграммы и схемы

Lucidchart решает похожую задачу: совместные схемы, процессы, блок-диаграммы и визуальная документация. Он полезен, когда несколько участников должны редактировать одну схему в браузере. Для чертежей деталей и строительной документации его возможности другого класса.

Плюсы

• совместное редактирование;
• удобные диаграммы и процессные схемы;
• не требует CAD-подготовки.

Минусы

• не техническая САПР;
• не заменяет DWG-редактор.

Приложения для черчения на iPhone и iPad

На планшете важен не только факт открытия DWG. Для реальной работы нужны точный ввод, привязки, размеры и возможность продолжить проект на компьютере. На телефоне приоритет смещается к просмотру, измерениям и небольшим правкам.

Shapr3D — 3D CAD с сильным сценарием для iPad

Shapr3D работает на iPadOS, Windows, macOS и visionOS; Android-версии нет. Программа строит 3D-модели и выпускает 2D Drawings с размерами, аннотациями, базовыми и проекционными видами. Для чертежа можно выбирать формат листа, ориентацию, стандарт ISO или ANSI, масштаб вида и точность размеров.

Создание листа начинается через Project Sidebar → Create Drawing. Затем выбирается 3D-тело, после Next задаются Drawing Title, Sheet Size, Orientation и View-to-Sheet Scale. Для размеров используется раздел Dimensions, а параметры точности находятся в Properties → Dimensions. Это уже полноценная техническая документация, а не рисунок стилусом.

Бесплатный Shapr3D Basic предназначен для базового моделирования; 2D Drawings относятся к расширенным возможностям. Поэтому бесплатный план нельзя считать полноценной бесплатной заменой настольной САПР для выпуска чертежей.

Плюсы

• сильный сенсорный CAD на iPad;
• точные 2D Drawings из 3D-модели;
• Windows/macOS/iPadOS в одной рабочей логике;
• DWG, DXF, STEP, IGES и другие форматы в поддерживаемых сценариях.

Минусы

• нет Android-версии;
• 2D Drawings не входят в Basic;
• для чистого 2D без модели есть более прямые редакторы.

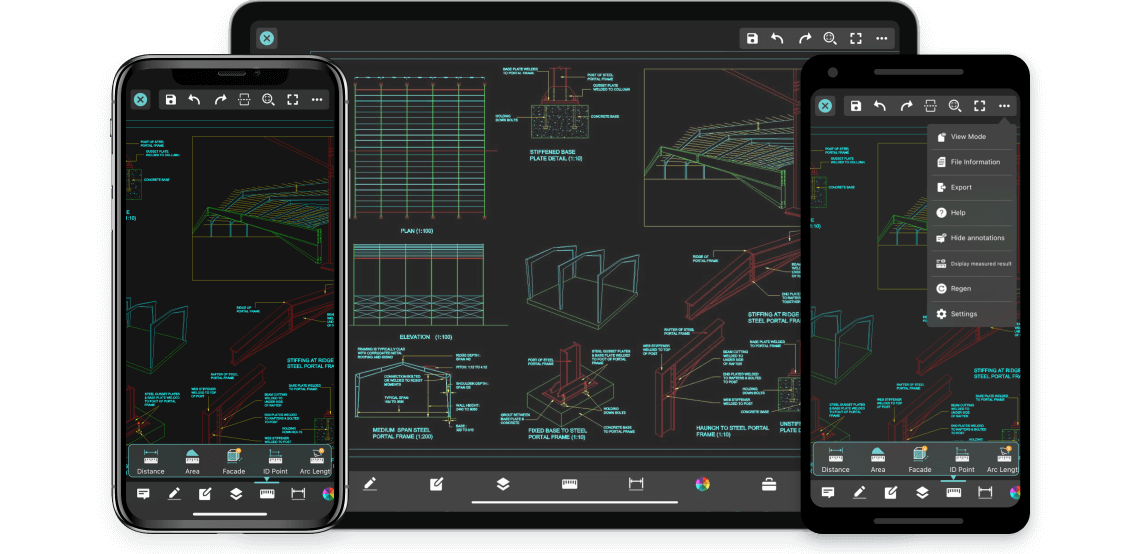

DWG FastView — мобильный просмотр, правки и аннотации DWG

DWG FastView доступен на iOS и Android. На телефоне и планшете можно просматривать, редактировать и аннотировать чертежи. Мобильный интерфейс включает измерения, аннотации, слои, привязки и сенсорные инструменты, а учётная запись связывает mobile, web и Windows-среду.

Лучший сценарий — работа с готовым DWG на объекте: открыть план, проверить размер, добавить пометку или исправить небольшой элемент и синхронизировать файл. Для многочасовой подготовки большого проекта мобильный экран проигрывает настольному CAD по скорости и обзору.

Плюсы

• iOS и Android;
• редактирование и аннотации, а не только просмотр;
• мобильные измерения и слои;
• синхронизация между устройствами.

Минусы

• не заменяет большой монитор при сложной документации;
• часть расширенных функций относится к платному режиму.

Приложения для черчения на Android

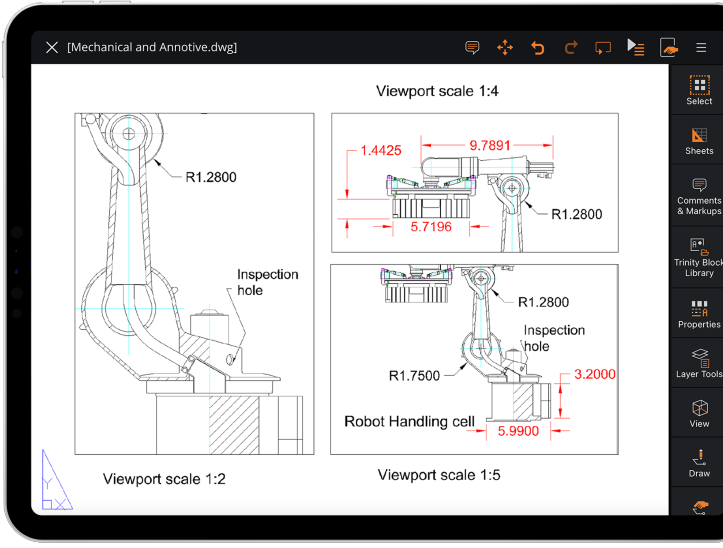

ARES Touch — полноценный 2D DWG на смартфоне и планшете

ARES Touch выпускается для Android и iOS и использует нативный DWG. В отличие от простого просмотрщика, приложение содержит полный набор 2D-команд черчения и аннотаций. Для точности предусмотрены entity snap, tracking, ввод координат и инструменты размеров.

ARES Touch подходит для технического обследования, обслуживания, проверки проекта на объекте и обсуждения с заказчиком. DWG можно хранить локально; при подключённом облаке изменения синхронизируются после сохранения, а работу можно продолжить между ARES Touch, ARES Commander и ARES Kudo.

Плюсы

• полноценное 2D-редактирование DWG на Android/iOS;
• точный ввод и привязки;
• размеры и аннотации;
• локальные файлы и облачная синхронизация.

Минусы

• маленький экран смартфона ограничивает сложное редактирование;
• профессиональный рабочий процесс удобнее на планшете или в связке с desktop.

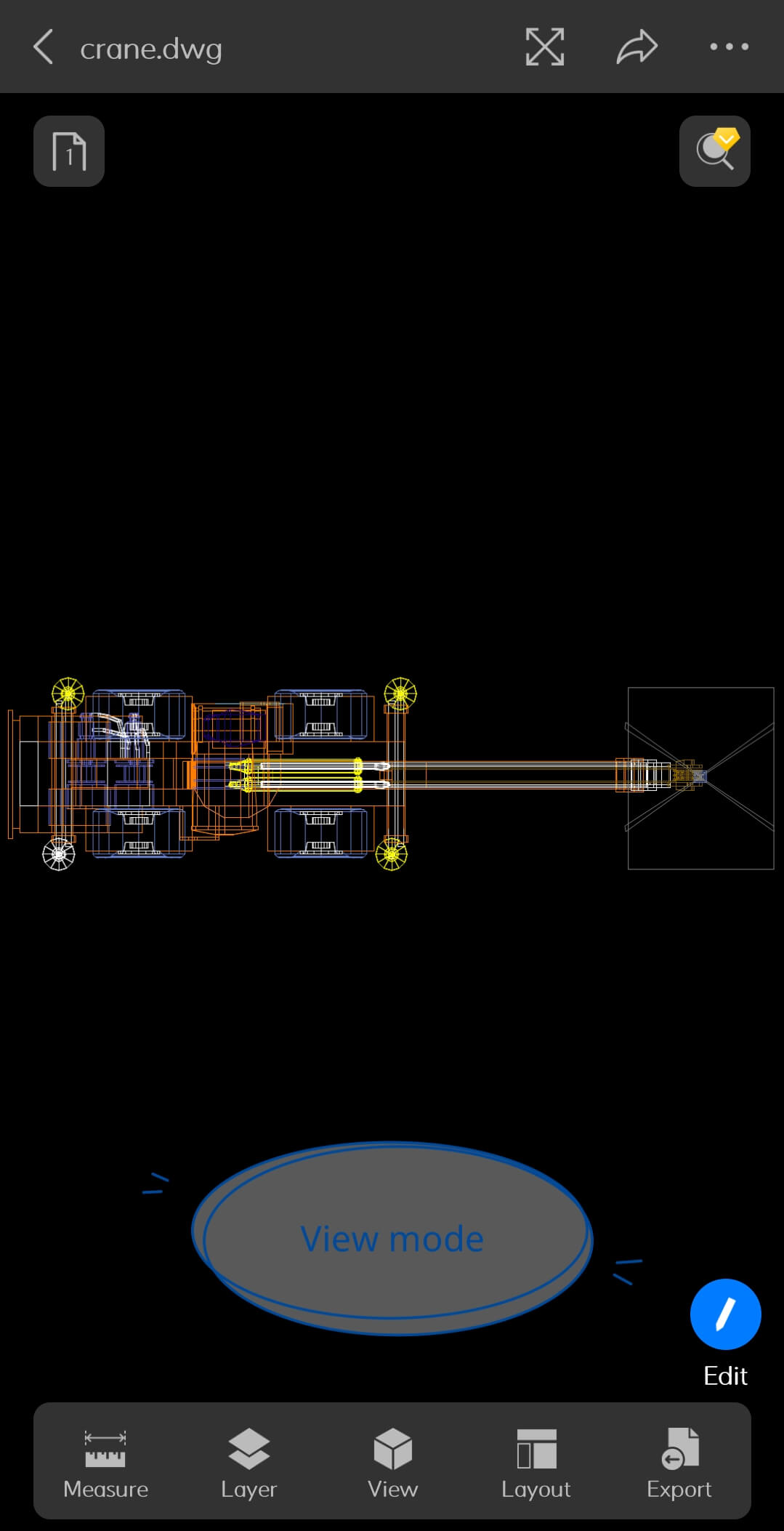

ZWCAD Mobile — мобильный CAD для DWG

ZWCAD Mobile относится к мобильной ветке ZWSOFT и предназначен для просмотра и правки CAD-чертежей на iOS и Android. Он уместен в связке с настольным DWG-процессом: инженер берёт актуальный файл на объект, проверяет геометрию, размеры и замечания, а не переносит весь офисный процесс на телефон.

При выборе между ZWCAD Mobile, DWG FastView и ARES Touch сравнивайте один и тот же тестовый DWG: скорость открытия, шрифты, слои, точность измерения, редактирование блоков и сохранение. Название «CAD для телефона» не гарантирует одинаковую глубину команд.

Плюсы

• Android и iOS;
• ориентация на CAD/DWG;
• подходит для выездной проверки и небольших правок.

Минусы

• настольный интерфейс остаётся эффективнее для больших листов;
• перед внедрением нужен тест корпоративных DWG.

Специализированные программы: когда они действительно нужны

Некоторые продукты относятся к соседним дисциплинам: ECAD, расчёту конструкций, технической иллюстрации, интерьерной планировке и художественному 3D. Они полезны в своей области, но их нельзя ставить в один ряд с универсальной 2D/3D-САПР без пояснения задачи.

Электрические и электронные схемы

Autodesk EAGLE больше не следует выбирать для нового проекта: продажа и поддержка продукта прекращены 7 июня 2026 года. Существующие схемы, платы и библиотеки EAGLE переносятся в Fusion Electronics, поэтому этот продукт здесь оставлен только как ориентир для legacy-файлов.

Для электрической схемы проверяйте не количество геометрических примитивов, а библиотеку символов, нумерацию, соединения, перекрёстные ссылки, ведомости и правила проекта. Универсальный CAD без этих функций заставляет выполнять слишком много работы вручную.

BIM, строительство и расчёты

К строительному и BIM-контуру относятся ЛИРА-САПР, MagiCAD, nanoCAD Инженерный BIM, nanoCAD GeoniCS, Revit MEP, Chief Architect и Allplan. Их нельзя оценивать только по командам Line и Dimension. ЛИРА-САПР ориентирована на расчёт конструкций; MagiCAD и Revit MEP — на инженерные системы; GeoniCS — на инфраструктурные и геодезические задачи; Chief Architect и Allplan — на проектирование зданий. Для такой группы важны модель, классификация объектов, расчётные связи, ведомости и междисциплинарный обмен.

Если проект начинается и заканчивается одним плоским чертежом детали, BIM-продукт создаёт лишнюю сложность. Если же изменения стены должны автоматически влиять на виды, спецификации и инженерные разделы, обычный 2D CAD уже становится слабее объектной модели.

ЛИРА-САПР — расчёт конструкций, а не редактор линий

Основная роль ЛИРА-САПР — расчёт и анализ строительных конструкций. Для выпуска исходной геометрии и документации она работает в связке с CAD/BIM-процессом, а не заменяет универсальное 2D-черчение. Поэтому выбирать её ради плана квартиры или чертежа детали бессмысленно.

Интерьер, дом и ландшафт

Для частного пользователя удобнее специализированный планировщик, чем промышленная САПР. В эту группу входят Мой Дом 3D, Planner 5D, Home Design 3D, Sweet Home 3D, Realtime Landscaping Architect и Garden Planner. Их объединяет визуальная работа с помещением или участком, а не выпуск машиностроительной документации.

Мой Дом 3D — планировка дома и помещений

Мой Дом 3D рассчитан на бытовое проектирование дома и внутренних помещений. Его место рядом с интерьерными планировщиками: стены, комнаты, мебель, визуальная проверка. Для производственной документации, допусков и сложных CAD-форматов используйте инженерную САПР.

Planner 5D — визуальное планирование на нескольких платформах

Planner 5D полезен для планировок и визуального поиска решений. Такой продукт ценен каталогом объектов и быстрым переходом между 2D и 3D, но не должен становиться основой технического чертежа с требованиями к DWG, размерным стилям и инженерным стандартам.

Home Design 3D — бытовая планировка и объёмный просмотр

Home Design 3D решает задачу планировки помещений и пространственной проверки. Он проще BIM и MCAD, поэтому подходит для домашнего проекта, но ограничен именно этой специализацией.

Sweet Home 3D — open-source планировщик интерьера

Sweet Home 3D предназначен для планировки жилья, расстановки мебели и просмотра результата в 3D. В техническом рейтинге его нужно оценивать как интерьерный инструмент, а не как замену DWG-редактору. Сильная сторона — быстрый план помещения; слабая — отсутствие машиностроительной документации.

Realtime Landscaping Architect — проект участка и ландшафта

Realtime Landscaping Architect нужен для территории, растений, дорожек, малых форм и визуализации участка. Это специализированный ландшафтный сценарий. Для генплана, требующего строгой отраслевой CAD/BIM-документации, набор требований будет другим.

Garden Planner — быстрый эскиз сада

Garden Planner подходит для простого размещения растений и элементов участка. Его преимущество — скорость эскиза; точное инженерное проектирование сетей, конструкций и вертикальной планировки находится за пределами такого класса.

Техническая иллюстрация и векторная графика

CorelDRAW Technical Suite, Inkscape, обычный CorelDRAW и другие векторные редакторы могут создавать аккуратные схемы и иллюстрации. Однако векторный объект не равен CAD-объекту. Для технической иллюстрации важны выноски, стили линий и графическое представление; для CAD — координаты, привязки, ограничения, модельные единицы и инженерный обмен.

CorelDRAW Technical Suite — технические иллюстрации

Эта среда уместна при подготовке инструкций, exploded-view иллюстраций и графической технической документации. Для параметрической детали или BIM-проекта лучше использовать исходную CAD-систему и передавать в Technical Suite уже подготовленную геометрию.

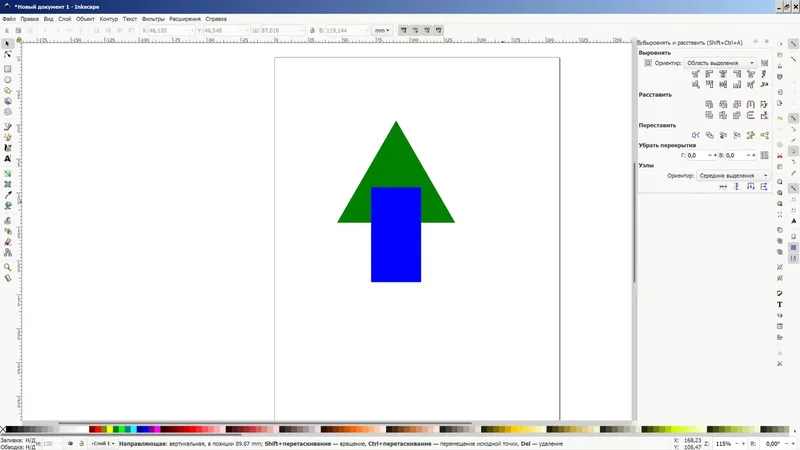

Inkscape — SVG и схемы, но не промышленный CAD

Inkscape — векторный редактор. Он удобен для SVG, инфографики, контуров и простых схем. В нём можно выставлять размеры объектов и работать с узлами, но это не делает его заменой 2D-САПР с DWG, ассоциативными размерами и инженерными стандартами.

3D-моделирование без полноценного чертёжного процесса

Blender, ZBrush, Adobe Substance 3D и 3ds Max полезны для моделирования, скульптинга, визуализации и материалов. Трёхмерная модель в таких системах сама по себе не гарантирует наличие связанного инженерного чертежа, размерных стилей, допусков и обмена в производственном процессе.

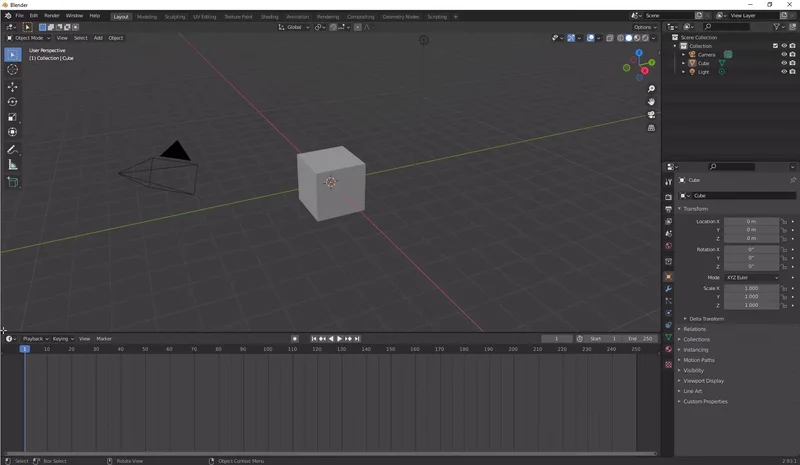

Blender — моделирование и визуализация, не замена MCAD

Blender подходит для polygonal modeling, визуализации и анимации. Для художественной или презентационной модели это сильный вариант. Для детали с параметрическими размерами и комплектом конструкторской документации выбирайте FreeCAD, Fusion 360, SolidWorks, КОМПАС-3D или другой MCAD.

CATIA и Siemens NX — промышленные CAD/PLM-платформы

CATIA и Siemens NX — крупные промышленные платформы для сложных изделий, поверхностей, сборок и производственных процессов. Они оправданы в компаниях с соответствующим технологическим контуром, но плохо подходят человеку, которому нужно быстро сделать первый чертёж.

Для учебного знакомства с параметрическими связями дешевле по времени начать с FreeCAD, SolveSpace или доступной учебной среды. CATIA/NX разумно осваивать, когда этого требует конкретная отрасль, предприятие или цепочка данных.

VariCAD и Graphite

VariCAD относится к 2D/3D инженерному проектированию и исторически часто появляется в списках компактных альтернатив большим MCAD. Graphite известен как точная 2D/3D среда с подходом, близким к электронному кульману. Оба продукта интересны узкой аудитории, но перед переходом с распространённого DWG-процесса нужно проверить актуальную совместимость конкретных файлов и наличие нужной документации в своей организации.

Какие устаревшие рекомендации опасно переносить в новый проект

Лицензии и совместимость CAD-продуктов меняются, поэтому прежний статус программы нельзя переносить на новый проект автоматически. DraftSight больше не имеет постоянной бесплатной редакции и предлагает 30-дневный пробный период. nanoCAD Free действительно существует, но это отдельная ветка nanoCAD 5 для некоммерческой работы; её нельзя путать с современной nanoCAD Platform.

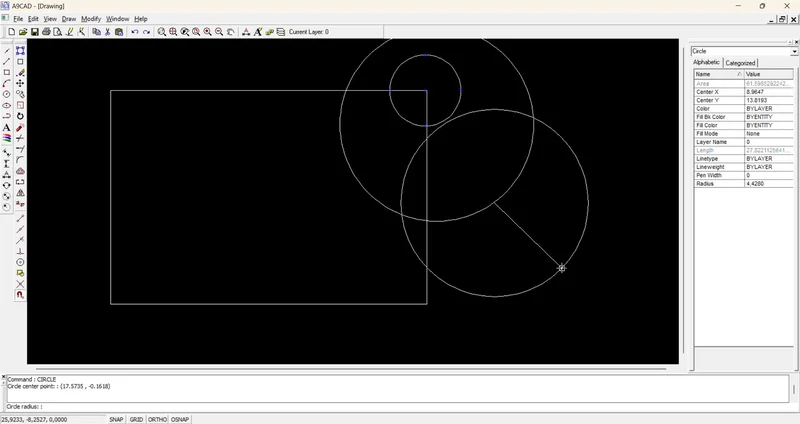

A9CAD — полезен как исторически простой 2D CAD, но не как базовая рекомендация

A9CAD получил известность благодаря простому 2D-набору: линии, редактирование, слои и сохранение. Для нового рабочего места важнее активная поддержка современной ОС и совместимость с текущими форматами, поэтому в основном рейтинге выше стоят LibreCAD, QCAD и другие поддерживаемые 2D-системы.

Не выбирайте DoubleCAD XT 5, ZCAD, gCAD3D и другие прежние бесплатные альтернативы только по знакомому названию. Для нового проекта сначала проверяют поддержку текущей ОС, возможность получить легальную редакцию, чтение нужных форматов и сохранение тестового файла без потерь.

Как выбрать программу: 12 проверок до выбора и обучения

1. Тип результата. Определите, нужен ли чистый 2D, 3D-модель с чертежом, BIM или схема. Это сразу отсекает половину неподходящих вариантов.
2. Основной формат. Если вся команда обменивается DWG, выберите продукт с прямым чтением и записью DWG. Если производство работает через STEP, важнее качество 3D-обмена.
3. Ассоциативность размеров. Размер должен быть связан с геометрией там, где проект регулярно меняется. Простая текстовая подпись не заменяет размерный объект.
4. Привязки. Проверьте конец, середину, центр, пересечение, перпендикуляр и точный ввод координат. Без этого чертёж быстро накапливает геометрические ошибки.
5. Слои и свойства. Для регулярной документации нужны управляемые цвета, типы линий, толщины и видимость, а не ручное форматирование каждого элемента.
6. Листы и печать. Убедитесь, что программа умеет печатать в заданном масштабе и не требует ручного уменьшения геометрии под формат бумаги.
7. Шрифты и обозначения. Откройте реальный файл организации и проверьте текст, спецсимволы, штриховки и основную надпись.
8. 2D/3D-связь. Для MCAD и BIM виды должны обновляться от модели. Для чистого 2D этот механизм не нужен и только усложняет работу.
9. Операционная система. Не ориентируйтесь на прежнюю совместимость по памяти: проверьте системные требования до установки и развёртывания в организации.
10. Лицензия. Разделяйте open source, бесплатную отдельную редакцию, пробный период, подписку и бессрочную коммерческую лицензию.
11. Мобильность. Для выезда на объект нужна не просто мобильная картинка, а измерения, слои, аннотации и сохранение DWG.
12. Тестовый файл. До обучения откройте один сложный реальный проект, сохраните копию, экспортируйте PDF и сравните результат с оригиналом.

Практический тест: можно ли доверять программе рабочий чертёж

Сравнение по списку функций недостаточно. Перед переходом на новую САПР создайте небольшой эталонный файл. В нём должны быть несколько слоёв, блок, текст, линейный и угловой размер, окружность с диаметром, штриховка, внешний контур и лист для печати. Если работа связана с 3D, добавьте простую деталь и её проекционный чертёж.

1. Откройте эталон и проверьте единицы. Отрезок 1000 мм не должен превращаться в 1000 дюймов или 1 условную единицу.
2. Включите привязки и измерьте расстояние между контрольными точками.
3. Измените геометрию, к которой привязан размер. В ассоциативном CAD значение должно обновиться вместе с объектом.
4. Скройте один слой и убедитесь, что исчезают только нужные элементы.
5. Сохраните копию в рабочем формате команды. Закройте программу и откройте файл заново.
6. Экспортируйте PDF и сравните толщины линий, шрифты, штриховку, ориентацию листа и масштаб.
7. Откройте сохранённый DWG/DXF во второй используемой в компании программе. Проверьте блоки, размеры, русские надписи и листы.
8. Только после этого переносите шаблоны и реальные проекты.

Типичные ошибки при выборе программы для чертежей

Выбирать по наличию 3D

3D полезен только тогда, когда пространственная модель участвует в задаче. Для сотен плоских схем чистая 2D-среда экономит время и уменьшает количество режимов. Для детали, наоборот, модель с ассоциативными видами уменьшает ручную поддержку документации.

Считать любой векторный редактор САПР

SVG-редактор и CAD оба рисуют линии, но смысл объектов разный. В CAD важны единицы модели, привязки, координаты, размерные сущности, точный масштаб и инженерный обмен. Inkscape хорош для иллюстрации; LibreCAD — для технической геометрии.

Путать просмотр DWG и редактирование

Просмотрщик может идеально открыть чертёж и измерить расстояние, но не дать создать новые объекты, изменить блок или сохранить полноценную копию. Перед выбором выпишите действия: открыть, измерить, исправить, создать, конвертировать, напечатать. Только затем сравнивайте программы.

Путать пробный период и бесплатную редакцию

DraftSight хорошо показывает проблему смены лицензии: постоянной бесплатной редакции нет, доступен пробный период. У Solid Edge ситуация иная: бесплатность относится к отдельному Solid Edge 2D Drafting. Поэтому при сравнении нельзя объединять trial, бесплатную специализированную редакцию и полностью бесплатный open-source продукт в одну категорию.

Начинать чертёж без единиц и слоёв

Даже удобная программа не исправит хаотичную организацию. Перед геометрией задайте единицы, создайте слои и определите стиль размеров. Иначе через несколько часов придётся вручную переделывать толщины линий, масштаб и подписи.

Оценивать совместимость только по расширению

Два продукта могут читать DWG, но по-разному обрабатывать шрифты, внешние ссылки, динамические блоки, таблицы и версии формата. Рабочая совместимость определяется тестовым файлом организации, а не одной строкой «поддерживает DWG».

Как сделать чертёж с размерами: универсальная последовательность

Названия команд различаются, но правильная инженерная последовательность одинакова. Она помогает избежать ситуации, когда размеры расставлены поверх геометрии, которая сама ещё не определена.

1. Задайте единицы. Для строительного плана чаще используют миллиметры или метры, для детали — миллиметры. Важно, чтобы все участники проекта использовали одну интерпретацию.
2. Создайте слои. Разделите контур, осевые, размеры, текст, штриховку и вспомогательные объекты.
3. Включите привязки. Концы, центры, пересечения и перпендикуляры должны определяться программой, а не приблизительным движением курсора.
4. Постройте базовую геометрию. Используйте точные длины, углы, координаты и параллельные смещения.
5. Очистите контур. Удалите лишние пересечения, дубли и незамкнутые места до штриховки.
6. Расставьте размеры. Размерные линии должны ссылаться на реальные объекты. Не заменяйте их вручную набранным числом.
7. Добавьте обозначения. Центровые, выноски, текст, штриховки и примечания оформляйте после геометрии.
8. Подготовьте лист. Выберите формат бумаги, рамку, основную надпись и масштаб вида.
9. Проверьте PDF. Откройте экспорт отдельно и измерьте контрольный элемент либо сравните масштаб печати.
10. Сохраните рабочий CAD-файл. PDF удобен для чтения, но не заменяет редактируемый исходник проекта.

FAQ

Какая бесплатная программа лучше всего подходит для простого 2D?

Для простого кроссплатформенного 2D начните с LibreCAD. Если нужен DWG без промежуточного преобразования, рассмотрите QCAD Professional или другой DWG-ориентированный продукт; профессиональная редакция QCAD коммерческая. Solid Edge 2D Drafting — ещё один бесплатный вариант для 2D, особенно если работа ближе к машиностроительной документации.

Что выбрать вместо AutoCAD для DWG?

Для Windows наиболее прямой сценарий дают nanoCAD, ZWCAD, DraftSight и BricsCAD. Выбор определяется реальным DWG: шрифты, блоки, внешние ссылки, листы и автоматизация. Для macOS из этой группы особенно интересен DraftSight; AutoCAD сам также имеет Mac-версию.

Что использовать для чертежей по 3D-модели?

Для машиностроения подходят SolidWorks, КОМПАС-3D, Fusion 360, T-FLEX CAD, Solid Edge и FreeCAD. Для здания — Revit, Renga и Archicad. Класс программы определяется объектом проекта, а не только наличием кнопки создания 3D.

Можно ли чертить на iPad?

Да. Shapr3D создаёт параметрические 3D-модели и технические 2D Drawings. Для мобильного DWG подходят DWG FastView и ARES Touch. Телефон удобнее для проверки и правок, планшет — для более длительного редактирования.

Есть ли нормальные CAD для Linux?

Да. FreeCAD закрывает параметрическое 3D, LibreCAD и QCAD — 2D, OpenSCAD — программируемое моделирование. КОМПАС-3D также имеет актуальную Linux-поддержку. Выбор зависит от формата обмена и типа документации.

Почему нельзя сделать производственный чертёж в обычном редакторе изображений?

Изображение не хранит CAD-смысл объектов: привязки, размерные зависимости, слои чертежа, единицы модели и редактируемую инженерную геометрию. Растровый редактор годится для подписи или иллюстрации, но не для исходной технической документации.

Что важнее: DWG или DXF?

Это зависит от цепочки обмена. DWG чаще используется как рабочий файл в AutoCAD-подобных процессах. DXF удобен как формат обмена геометрией между разными системами и оборудованием. Перед проектом спросите у получателя, какой формат и какую версию он принимает.

Нужна ли 3D-САПР для плана квартиры?

Нет, если задача ограничена плоским планом и размерами. 3D полезен для проверки мебели, высот и визуального результата. Поэтому для ремонта удобен Дизайн Интерьера 3D, а для строгого DWG-плана — 2D CAD.

Как понять, что размер действительно связан с объектом?

Измените геометрию. В ассоциативной системе размерное значение обновится и останется привязанным к нужным точкам. Если число приходится исправлять вручную, это не тот уровень связи, который нужен для регулярно изменяемого чертежа.

Что выбрать студенту?

Для основ 2D удобны LibreCAD и QCAD; для параметрического 3D — FreeCAD или SolveSpace. Если учебная программа требует конкретную промышленную САПР, используйте её легальную учебную редакцию и выполняйте задания в той же среде, в которой будут проверять файлы.

Можно ли заменить CAD сервисом блок-схем?

Только для задач, где результатом является именно схема. diagrams.net, Lucidchart и SmartDraw хорошо показывают связи и процессы, но не заменяют CAD-чертёж детали или здания.

Что выбрать в итоге

Для ремонта и планировки без CAD-подготовки первым вариантом остаётся Дизайн Интерьера 3D: он сочетает размеры, план и 3D-проверку и не заставляет осваивать машиностроительную терминологию. Для регулярного DWG на Windows выбирайте между nanoCAD, AutoCAD, ZWCAD, DraftSight и BricsCAD Pro после проверки собственного рабочего файла. Для инженерной детали и связанного чертежа сильнее КОМПАС-3D, SolidWorks, Fusion 360, T-FLEX CAD и Solid Edge.

На Linux рациональный набор начинается с FreeCAD для параметрического 3D и LibreCAD/QCAD для 2D. Для архитектурного BIM на macOS подходит Archicad. Без установки полноценный параметрический процесс даёт Onshape; для диаграмм вместо CAD используйте diagrams.net, Lucidchart или SmartDraw. На iPad для моделирования и чертежей выделяется Shapr3D, а для DWG на телефоне и планшете — DWG FastView и ARES Touch.

Перед окончательным выбором не тратьте неделю на изучение интерфейса. Сначала откройте один реальный файл, проверьте размеры, слои, шрифты, блоки, печать и обратное сохранение. Если этот тест проходит без потери геометрии и оформления, только тогда имеет смысл переносить шаблоны и полноценные проекты.
